Деревообрабатывающее оборудование
|
Параметр |
Мобильная установка |
Стационарная система |
|---|---|---|
|
Стартовые затраты |
35 000 – 120 000 руб. |
250 000 – 600 000 руб. |
|
Монтаж |
не требуется (подключение к розетке) |
проект + монтаж воздуховодов |
|
Степень очистки (по массе) |
85–95 % (циклон), 90–98 % (мешковый) |
99,0–99,9 % (рукавный фильтр) |
|
Мобильность |
высокая (перекатывается между станками) |
низкая (воздуховоды привязаны к месту) |
|
Обслуживание одним оператором |
возможно (один агрегат на станок) |
требуется периодическая чистка магистралей |
|
Возврат воздуха в цех |
не рекомендуется (остаточная пыль) |
возможен с картриджным фильтром |
|
Шум |
70–85 дБА (рядом с установкой) |
вентилятор вынесен, шум в цехе ниже |
Экономический расчёт: когда мобильная установка выгоднее стационарной сети
Для цеха с тремя станками — например, форматник DELTAMACHINERY DM-3200H, кромкооблицовочный станок DELTAMACHINERY DM-400 и фрезер с ЧПУ DELTAMACHINERY серии BASIS CUT— приобретение трёх мобильных циклонов обойдётся в 100 000 – 200 000 рублей. Ежемесячные затраты: электроэнергия (три двигателя по 2.2–5 кВт каждый) и раз в полгода — замена мешков или очистка фильтров. Суммарное энергопотребление за смену — около 60–80 кВт·ч, при тарифе 7 руб./кВт·ч это 12 000 – 17 000 рублей в месяц.
Стационарная система для тех же трёх станков с рукавным фильтром и разводкой воздуховодов обойдётся в 300 000 – 450 000 рублей с монтажом. Вентилятор на 7,5–11 кВт потребляет за смену 40–55 кВт·ч (примерно 8 500 – 11 500 руб./мес.), но плюс обслуживание: замена рукавов раз в 1,5–2 года (20 000 – 40 000 руб.), чистка воздуховодов, заземление. Разница в стартовых затратах составляет 150 000 – 250 000 рублей. При экономии на электроэнергии в 4 000 – 5 000 рублей в месяц стационарная система окупается за 3–5 лет — это приемлемо, если цех не планирует переезд.
Но ключевое слово — «если». При аренде помещения или планах расширения с перестановкой станков стационарная сеть превращается в финансовый якорь. Демонтаж, перепроектирование и повторный монтаж стоят почти как новая система. Мобильные агрегаты в этом сценарии выигрывают: их просто перевозят вместе со станком.
Таблица 2. Ориентировочная стоимость и окупаемость для цеха с тремя станками
|
Статья затрат |
Три мобильные установки |
Одна стационарная система |
|---|---|---|
|
Оборудование (фильтры, вентилятор) |
100 000 – 200 000 руб. |
200 000 – 300 000 руб. |
|
Воздуховоды и монтаж |
0 руб. |
100 000 – 150 000 руб. |
|
Итого стартовые затраты |
100 000 – 200 000 руб. |
300 000 – 450 000 руб. |
|
Электроэнергия в месяц (2 смены) |
12 000 – 17 000 руб. |
8 500 – 11 500 руб. |
|
Обслуживание в год (расходники) |
10 000 – 20 000 руб. |
20 000 – 40 000 руб. |
|
Срок окупаемости разницы |
— |
3–5 лет |
Рекомендации по выбору под конкретный парк станков
Если в цехе преобладают операции с крупной стружкой — раскрой, фрезеровка, рейсмусование — и количество станков не превышает трёх, мобильный циклон производительностью 2000–3000 м³/ч на каждый станок закрывает потребности полностью. При этом обязательно организовать выброс очищенного воздуха на улицу или в отдельное помещение, так как остаточная запылённость всё равно будет выше санитарной нормы при рециркуляции.
Как только в парке появляется шлифовальный станок (например, IRONMAC GC-1350), ситуация меняется кардинально. Мобильный агрегат не справляется с ультратонкой пылью — нужен рукавный фильтр. Если цех арендованный и устанавливать стационарную сеть невозможно, компромиссное решение — мобильный фильтр с картриджной ступенью и отводом очищенного воздуха наружу. Такие машины существуют, но стоят от 150 000 рублей, приближаясь по цене к стационарной системе.
Для цеха, который находится в собственном помещении и не планирует перестановку оборудования в обозримом будущем, стационарная система с циклоном и рукавным фильтром — однозначно выгоднее на дистанции 5 и более лет. Она обеспечивает стабильное качество воздуха, продлевает жизнь подшипникам и направляющим станков DELTAMACHINERY, а также позволяет использовать режущий инструмент DELTA TOOLS с максимальной эффективностью: при обеспыленной зоне резания ресурс твердосплавных дисков увеличивается на 40–50% по сравнению с работой в пылевом облаке.
Влияние типа аспирации на оснастку и межсервисные интервалы
Инженеры «Дельта-Техно» неоднократно фиксировали прямую корреляцию: станки, подключённые к мобильным циклонам без второй ступени, требуют замены подшипников шпинделя в среднем на 20–25% чаще, чем те же модели на стационарной аспирации. Мелкодисперсная пыль проникает в уплотнения и действует как абразив. Пильные диски DELTA TOOLS на форматниках DELTAMACHINERY при стабильном разрежении в зоне резания служат на 40–50% дольше — это подтверждённая эксплуатационная статистика. Поэтому выбор аспирации — это не только вопрос санитарных норм, но и прямые расходы на оснастку и ремонт.
Список технических источников
-
ГОСТ 12.1.005-88. Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны. URL: https://docs.cntd.ru/document/1200003608
-
ГОСТ 12.4.021-75. Системы вентиляционные. Общие требования. URL: https://docs.cntd.ru/document/1200005272
-
СП 60.13330.2020. Отопление, вентиляция и кондиционирование воздуха. URL: https://docs.cntd.ru/document/1200095525
-
ГОСТ Р 50820-95. Фильтры рукавные. Общие технические условия. URL: https://docs.cntd.ru/document/1200008652
[~DETAIL_TEXT] =>
Мобильные аспирационные установки: свобода перемещения и компромиссная очистка
Мобильная аспирация — это отдельный пылеулавливающий агрегат, который подключается непосредственно к патрубку станка гибким рукавом. Установка не привязана к стене, её можно перекатывать между рабочими позициями или вовсе убрать, если станок не используется. Конструктивно это либо мешковый фильтр с вентилятором, либо компактный циклон с накопительным баком на колёсах.
Сильная сторона — нулевые затраты на проектирование и монтаж. Приобрёл, подключил к розетке 380 В, натянул гофрорукав на патрубок — и можно работать. Для форматно-раскроечного станка DELTAMACHINERY DM-3200H, потребляющего 2000–2500 м³/ч, подходит мобильный циклон производительностью 3000 м³/ч — этого достаточно, чтобы эффективно отводить стружку из зоны реза. Стоимость такого агрегата составляет 35 000 – 70 000 рублей, что на порядок ниже сметы на стационарную сеть.
Однако возможности мобильных установок по качеству очистки ограничены. Мешковый фильтр задерживает частицы от 30 мкм, циклон — от 15–20 мкм. Мелкодисперсная пыль (менее 10 мкм) выбрасывается обратно в цех, если очищенный воздух не отводится на улицу. Именно поэтому ставить мобильный агрегат на шлифовальный станок — гарантированный путь к превышению ПДК. Согласно ГОСТ 12.1.005-88, концентрация древесной пыли в рабочей зоне не должна превышать 6 мг/м³ ГОСТ 12.1.005-88, и мобильный циклон в одиночку эту норму не вытягивает.
Стационарная аспирация: дороже при запуске, дешевле в эксплуатации
Стационарная система подразумевает сеть воздуховодов, объединяющую несколько станков, и общий пылеулавливающий агрегат, вынесенный в отдельное помещение или на улицу. Фильтрующая группа, как правило, двухступенчатая: циклон сбрасывает крупную стружку, рукавный или картриджный фильтр задерживает тонкую пыль, после чего очищенный воздух возвращается в цех или выбрасывается наружу. Требования к устройству таких сетей изложены в СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» СП 60.13330.2020.
Главное преимущество стационарной схемы — каскадная очистка. При грамотно подобранном рукавном фильтре (степень очистки 99,0–99,9% по ГОСТ Р 50820-95 ГОСТ Р 50820-95) воздух можно возвращать в цех без риска для здоровья персонала, экономя на обогреве зимой. Кроме того, один мощный вентилятор и один комплект фильтров обслуживают всё оборудование, что при количестве станков от трёх даёт экономию на замене расходников и обслуживании по сравнению с тремя отдельными мобильными агрегатами.
Недостаток — высокая стоимость входа. Помимо самого фильтрующего модуля (100 000 – 300 000 руб.), необходима сеть воздуховодов с фасонными элементами, задвижками, гибкими вставками (ещё 50 000 – 150 000 руб.), проект и монтаж. Общий бюджет для цеха с пятью станками легко переваливает за 400 000 рублей. И эта инвестиция оправдана, только если станки стоят на фиксированных позициях и не будут переставляться в ближайшие 2–3 года. При частой смене планировки стационарная сеть превращается в обузу.
Таблица 1. Сравнение мобильной и стационарной аспирации по ключевым параметрам
|
Параметр |
Мобильная установка |
Стационарная система |
|---|---|---|
|
Стартовые затраты |
35 000 – 120 000 руб. |
250 000 – 600 000 руб. |
|
Монтаж |
не требуется (подключение к розетке) |
проект + монтаж воздуховодов |
|
Степень очистки (по массе) |
85–95 % (циклон), 90–98 % (мешковый) |
99,0–99,9 % (рукавный фильтр) |
|
Мобильность |
высокая (перекатывается между станками) |
низкая (воздуховоды привязаны к месту) |
|
Обслуживание одним оператором |
возможно (один агрегат на станок) |
требуется периодическая чистка магистралей |
|
Возврат воздуха в цех |
не рекомендуется (остаточная пыль) |
возможен с картриджным фильтром |
|
Шум |
70–85 дБА (рядом с установкой) |
вентилятор вынесен, шум в цехе ниже |
Экономический расчёт: когда мобильная установка выгоднее стационарной сети
Для цеха с тремя станками — например, форматник DELTAMACHINERY DM-3200H, кромкооблицовочный станок DELTAMACHINERY DM-400 и фрезер с ЧПУ DELTAMACHINERY серии BASIS CUT— приобретение трёх мобильных циклонов обойдётся в 100 000 – 200 000 рублей. Ежемесячные затраты: электроэнергия (три двигателя по 2.2–5 кВт каждый) и раз в полгода — замена мешков или очистка фильтров. Суммарное энергопотребление за смену — около 60–80 кВт·ч, при тарифе 7 руб./кВт·ч это 12 000 – 17 000 рублей в месяц.
Стационарная система для тех же трёх станков с рукавным фильтром и разводкой воздуховодов обойдётся в 300 000 – 450 000 рублей с монтажом. Вентилятор на 7,5–11 кВт потребляет за смену 40–55 кВт·ч (примерно 8 500 – 11 500 руб./мес.), но плюс обслуживание: замена рукавов раз в 1,5–2 года (20 000 – 40 000 руб.), чистка воздуховодов, заземление. Разница в стартовых затратах составляет 150 000 – 250 000 рублей. При экономии на электроэнергии в 4 000 – 5 000 рублей в месяц стационарная система окупается за 3–5 лет — это приемлемо, если цех не планирует переезд.
Но ключевое слово — «если». При аренде помещения или планах расширения с перестановкой станков стационарная сеть превращается в финансовый якорь. Демонтаж, перепроектирование и повторный монтаж стоят почти как новая система. Мобильные агрегаты в этом сценарии выигрывают: их просто перевозят вместе со станком.
Таблица 2. Ориентировочная стоимость и окупаемость для цеха с тремя станками
|
Статья затрат |
Три мобильные установки |
Одна стационарная система |
|---|---|---|
|
Оборудование (фильтры, вентилятор) |
100 000 – 200 000 руб. |
200 000 – 300 000 руб. |
|
Воздуховоды и монтаж |
0 руб. |
100 000 – 150 000 руб. |
|
Итого стартовые затраты |
100 000 – 200 000 руб. |
300 000 – 450 000 руб. |
|
Электроэнергия в месяц (2 смены) |
12 000 – 17 000 руб. |
8 500 – 11 500 руб. |
|
Обслуживание в год (расходники) |
10 000 – 20 000 руб. |
20 000 – 40 000 руб. |
|
Срок окупаемости разницы |
— |
3–5 лет |
Рекомендации по выбору под конкретный парк станков
Если в цехе преобладают операции с крупной стружкой — раскрой, фрезеровка, рейсмусование — и количество станков не превышает трёх, мобильный циклон производительностью 2000–3000 м³/ч на каждый станок закрывает потребности полностью. При этом обязательно организовать выброс очищенного воздуха на улицу или в отдельное помещение, так как остаточная запылённость всё равно будет выше санитарной нормы при рециркуляции.
Как только в парке появляется шлифовальный станок (например, IRONMAC GC-1350), ситуация меняется кардинально. Мобильный агрегат не справляется с ультратонкой пылью — нужен рукавный фильтр. Если цех арендованный и устанавливать стационарную сеть невозможно, компромиссное решение — мобильный фильтр с картриджной ступенью и отводом очищенного воздуха наружу. Такие машины существуют, но стоят от 150 000 рублей, приближаясь по цене к стационарной системе.
Для цеха, который находится в собственном помещении и не планирует перестановку оборудования в обозримом будущем, стационарная система с циклоном и рукавным фильтром — однозначно выгоднее на дистанции 5 и более лет. Она обеспечивает стабильное качество воздуха, продлевает жизнь подшипникам и направляющим станков DELTAMACHINERY, а также позволяет использовать режущий инструмент DELTA TOOLS с максимальной эффективностью: при обеспыленной зоне резания ресурс твердосплавных дисков увеличивается на 40–50% по сравнению с работой в пылевом облаке.
Влияние типа аспирации на оснастку и межсервисные интервалы
Инженеры «Дельта-Техно» неоднократно фиксировали прямую корреляцию: станки, подключённые к мобильным циклонам без второй ступени, требуют замены подшипников шпинделя в среднем на 20–25% чаще, чем те же модели на стационарной аспирации. Мелкодисперсная пыль проникает в уплотнения и действует как абразив. Пильные диски DELTA TOOLS на форматниках DELTAMACHINERY при стабильном разрежении в зоне резания служат на 40–50% дольше — это подтверждённая эксплуатационная статистика. Поэтому выбор аспирации — это не только вопрос санитарных норм, но и прямые расходы на оснастку и ремонт.
Список технических источников
-
ГОСТ 12.1.005-88. Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны. URL: https://docs.cntd.ru/document/1200003608
-
ГОСТ 12.4.021-75. Системы вентиляционные. Общие требования. URL: https://docs.cntd.ru/document/1200005272
-
СП 60.13330.2020. Отопление, вентиляция и кондиционирование воздуха. URL: https://docs.cntd.ru/document/1200095525
-
ГОСТ Р 50820-95. Фильтры рукавные. Общие технические условия. URL: https://docs.cntd.ru/document/1200008652
[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [PREVIEW_TEXT] => [~PREVIEW_TEXT] => [PREVIEW_TEXT_TYPE] => text [~PREVIEW_TEXT_TYPE] => text [PREVIEW_PICTURE] => Array ( [ID] => 26170 [TIMESTAMP_X] => 13.08.2026 13:54:00 [MODULE_ID] => iblock [HEIGHT] => 429 [WIDTH] => 1000 [FILE_SIZE] => 187744 [CONTENT_TYPE] => image/png [SUBDIR] => iblock/bac/a2flhplqxnw6wujl1q3nfysk1bx6q12h [FILE_NAME] => exec_d444367a_acac_46e7_b48f_695db2b4be9e.png [ORIGINAL_NAME] => exec_d444367a_acac_46e7_b48f_695db2b4be9e.png [DESCRIPTION] => [HANDLER_ID] => [EXTERNAL_ID] => oc5v0rwdkz3qj5ea81g8pl14xsu45sq5 [VERSION_ORIGINAL_ID] => [META] => [SRC] => /upload/iblock/bac/a2flhplqxnw6wujl1q3nfysk1bx6q12h/exec_d444367a_acac_46e7_b48f_695db2b4be9e.png [UNSAFE_SRC] => /upload/iblock/bac/a2flhplqxnw6wujl1q3nfysk1bx6q12h/exec_d444367a_acac_46e7_b48f_695db2b4be9e.png [SAFE_SRC] => /upload/iblock/bac/a2flhplqxnw6wujl1q3nfysk1bx6q12h/exec_d444367a_acac_46e7_b48f_695db2b4be9e.png [ALT] => Мобильная или стационарная аспирационная установка: что выгоднее для небольшого цеха? [TITLE] => Мобильная или стационарная аспирационная установка: что выгоднее для небольшого цеха? ) [~PREVIEW_PICTURE] => 26170 [LANG_DIR] => / [~LANG_DIR] => / [CODE] => mobilnaya-ili-statsionarnaya-aspiratsionnaya-ustanovka-chto-vygodnee-dlya-nebolshogo-tsekha [~CODE] => mobilnaya-ili-statsionarnaya-aspiratsionnaya-ustanovka-chto-vygodnee-dlya-nebolshogo-tsekha [EXTERNAL_ID] => 7991 [~EXTERNAL_ID] => 7991 [IBLOCK_TYPE_ID] => content [~IBLOCK_TYPE_ID] => content [IBLOCK_CODE] => journal [~IBLOCK_CODE] => journal [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [LID] => s2 [~LID] => s2 [EDIT_LINK] => [DELETE_LINK] => [DISPLAY_ACTIVE_FROM] => [FIELDS] => Array ( [DATE_CREATE] => 13.08.2026 12:22:32 ) [DISPLAY_PROPERTIES] => Array ( ) [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Мобильная или стационарная аспирационная установка: что выгоднее для небольшого цеха? [SECTION_PAGE_TITLE] => Мобильная или стационарная аспирационная установка: что выгоднее для небольшого цеха? ) )
Системы аспирации

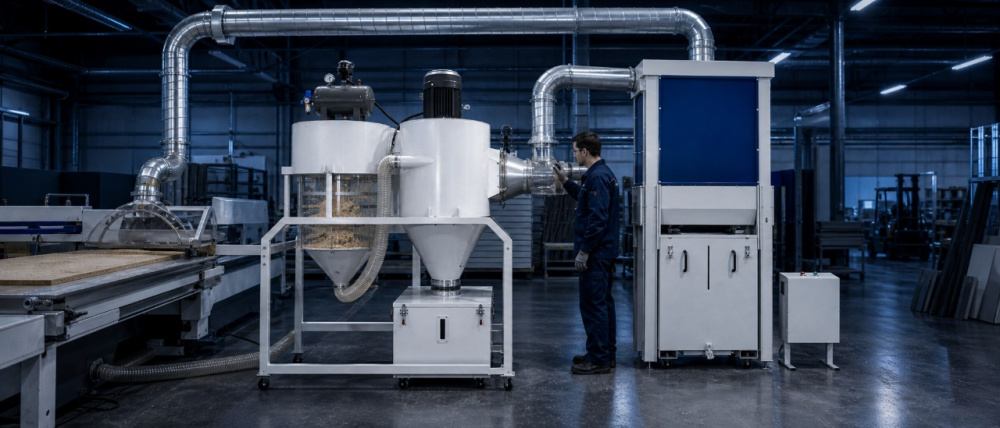

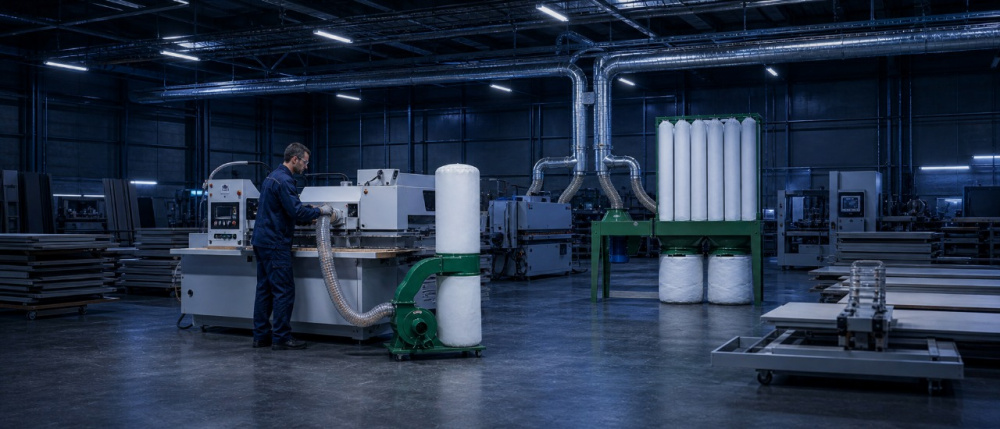

Мобильная или стационарная аспирационная установка: что выгоднее для небольшого цеха?
13.08.2026 13:54:00|
Параметр |
Циклон |
Рукавный фильтр |
|---|---|---|
|
Принцип очистки |
центробежная сепарация |
фильтрация через ткань |
|
Эффективность по массе, % |
85–95 |
99,0–99,9 |
|
Минимальная улавливаемая фракция, мкм |
10–15 |
0,5–1 |
|
Сопротивление, Па |
200–600 (зависит от типа) |
300–500 (чистые), до 1200 (забитые) |
|
Регенерация |
не требуется (гравитационная выгрузка) |
импульсная продувка сжатым воздухом |
|
Ресурс (при двухсменной работе) |
весь срок службы (износ от абразива) |
1,5–2 года (замена рукавов) |
|
Требования к предфильтру |
нет |
обязателен (циклон или искрогаситель) |
|
Относительная стоимость |
низкая |
средняя/высокая (с учётом замены рукавов) |
Когда циклон работает один, а когда — только в паре с рукавным фильтром
Решение о достаточности одной ступени или необходимости каскада принимается по двум критериям: фракционный состав пыли и санитарные нормы. Если очищенный воздух выбрасывается на улицу и расстояние до ближайшего воздухозабора превышает 15 м, а ПДК в рабочей зоне соблюдается за счёт общеобменной вентиляции, циклон может работать соло на операциях с крупной стружкой: раскрой, фрезеровка массива. Однако при возврате воздуха в цех или при наличии шлифовальных операций наличие рукавного или картриджного фильтра обязательно.
Предельно допустимая концентрация древесной пыли в воздухе рабочей зоны составляет 6 мг/м³ согласно ГОСТ 12.1.005-88 ГОСТ 12.1.005-88. Циклон в одиночку не способен стабильно обеспечивать этот показатель, поскольку тонкая пыль свободно проходит через него и накапливается в цехе. Именно поэтому на участках, где работают шлифовальные калибровальные станки DELTAMACHINERY или фрезерные центры JIYU, рукавный фильтр — не опция, а санитарная необходимость.
Общие требования к устройству вентиляционных систем, включая конструкцию воздуховодов, уровни шума и заземление, регламентирует ГОСТ 12.4.021-75 ГОСТ 12.4.021-75. Системы вентиляционные. Общие требования. Этот стандарт не предписывает конкретный тип фильтра, но обязывает проектировщика обеспечить на рабочих местах концентрации вредных веществ не выше ПДК, что для деревообработки означает обязательную вторую ступень очистки в большинстве производственных сценариев.
Почему рукавный фильтр без циклона — это риск
Крупная стружка, попадая на рукава, работает как пескоструй: абразивные частицы с высокой кинетической энергией разрушают волокна ткани в местах удара. За месяц такой эксплуатации на рукавах появляются свищи, через которые неочищенный воздух уходит в цех. Кроме того, опилки забивают поры, сопротивление скачкообразно растёт, вентилятор перегружается. Инженеры «Дельта-Техно» при пусконаладке аспирации всегда проверяют: если на входе в рукавный фильтр скорость потока превышает 25 м/с, а фракция крупнее 50 мкм составляет более 30%, циклон перед фильтром обязателен.
Есть и обратная ситуация: циклон без рукавного фильтра на шлифовке. Шлифовальная пыль МДФ содержит до 90% частиц мельче 10 мкм. Циклон задерживает лишь 10–20% этой массы, остальное выбрасывается либо на улицу (что грозит претензиями экологов), либо возвращается в цех. Характерный признак ошибки — серый налёт на всех поверхностях через месяц после запуска. Решение здесь однозначно: циклон + рукавный или картриджный фильтр.
Таблица 2. Выбор пылеуловителя под конкретное оборудование и материал
|
Станок / операция |
Тип отходов |
Рекомендуемая конфигурация |
Примечание |
|---|---|---|---|
|
Форматно-раскроечный центр DELTAMACHINERY DM-832PS |
крупная стружка, опилки |
циклон (первая ступень) + рукавный фильтр (при возврате воздуха) |
при выбросе наружу достаточно циклона |
|
Фрезерный станок с ЧПУ JIYU CH1-V9 |
средняя и мелкая стружка |
циклон + картриджный фильтр (для возврата воздуха) |
если нет шлифовки, допустим циклон с выбросом наружу |
|
Шлифовальный калибровальный IRONMAC GC-1350 |
мелкодисперсная пыль (<10 мкм) |
циклон (опционально) + рукавный фильтр (обязательно) + искрогаситель |
рукавный фильтр обязателен, циклон снижает нагрузку на рукава |
|
Кромкооблицовочный станок DELTAMACHINERY DM-500F PUR/EVA |
стружка ПВХ/ABS, аэрозоли клея |
циклон + рукавный фильтр с антиадгезионной пропиткой |
липкая пыль требует специальной ткани рукавов |
|
Рейсмусовый станок WoodTec WT-630 |
крупная стружка, опилки |
циклон (достаточно при выбросе наружу) |
рукавный фильтр избыточен, если нет требований к возврату воздуха |
Влияние качества аспирации на оснастку и межсервисные интервалы
Связь между типом пылеуловителя и ресурсом режущего инструмента прямая, хотя и не всегда очевидная. При раскрое ЛДСП на станках DELTAMACHINERY пильные диски DELTA TOOLS работают в зоне, где циклон создаёт разрежение порядка 1500–2000 Па. Если циклон забит или вентилятор не добирает давления, пыль не удаляется из пропила и действует как дополнительный абразив, ускоряя износ твердосплавных напаек. Замена рукавов в фильтре по регламенту, а не по факту забивки, поддерживает разрежение на проектном уровне и продлевает ресурс дисков DELTA TOOLS на 40–50% — цифра, подтверждённая эксплуатационной статистикой сервисной службы «Дельта-Техно».
Список технических источников
-
ГОСТ Р 50820-95. Фильтры рукавные. Общие технические условия. URL: https://docs.cntd.ru/document/1200008652
-
ГОСТ 12.1.005-88. Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны. URL: https://docs.cntd.ru/document/1200003608
-
ГОСТ 12.4.021-75. Системы вентиляционные. Общие требования. URL: https://docs.cntd.ru/document/1200005272
