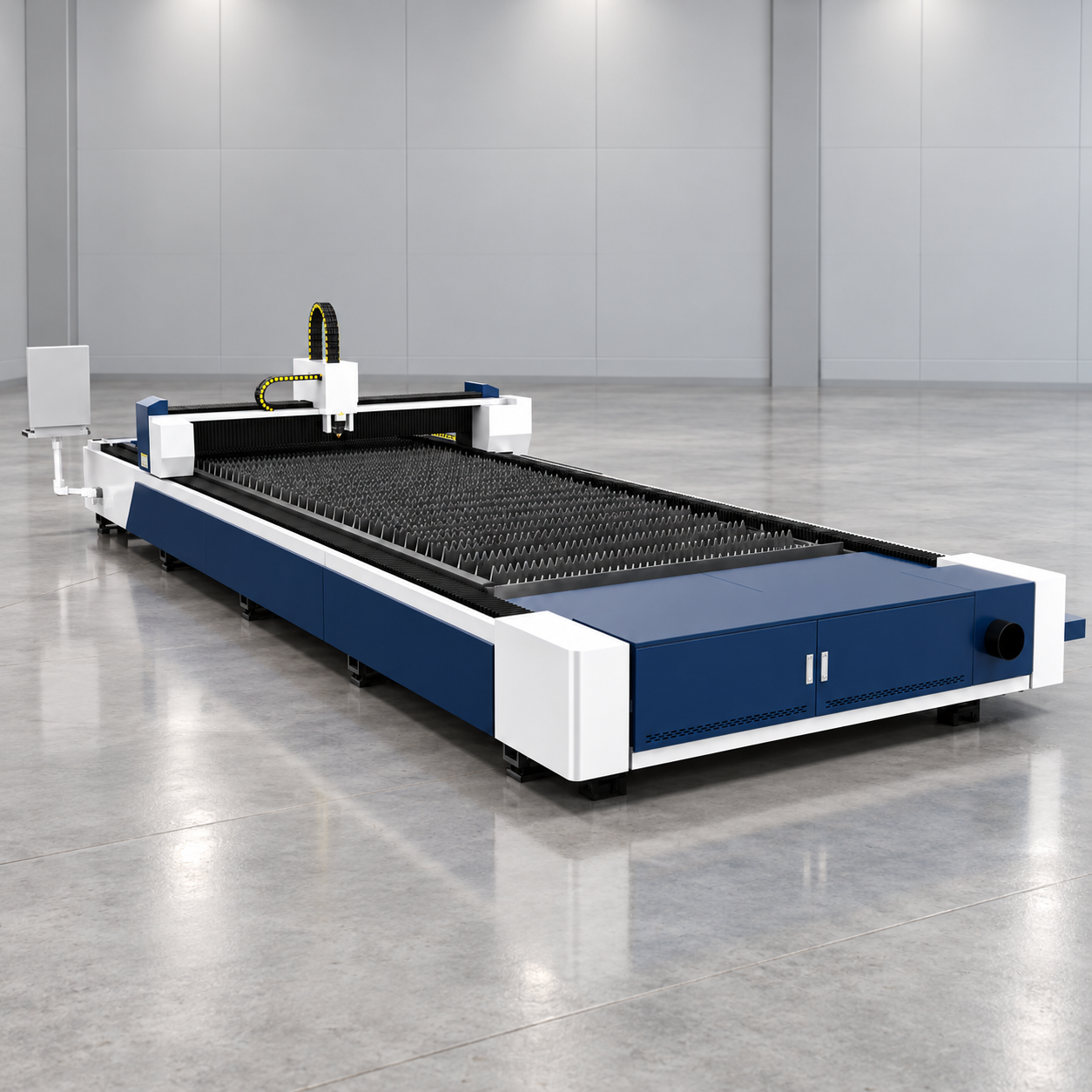

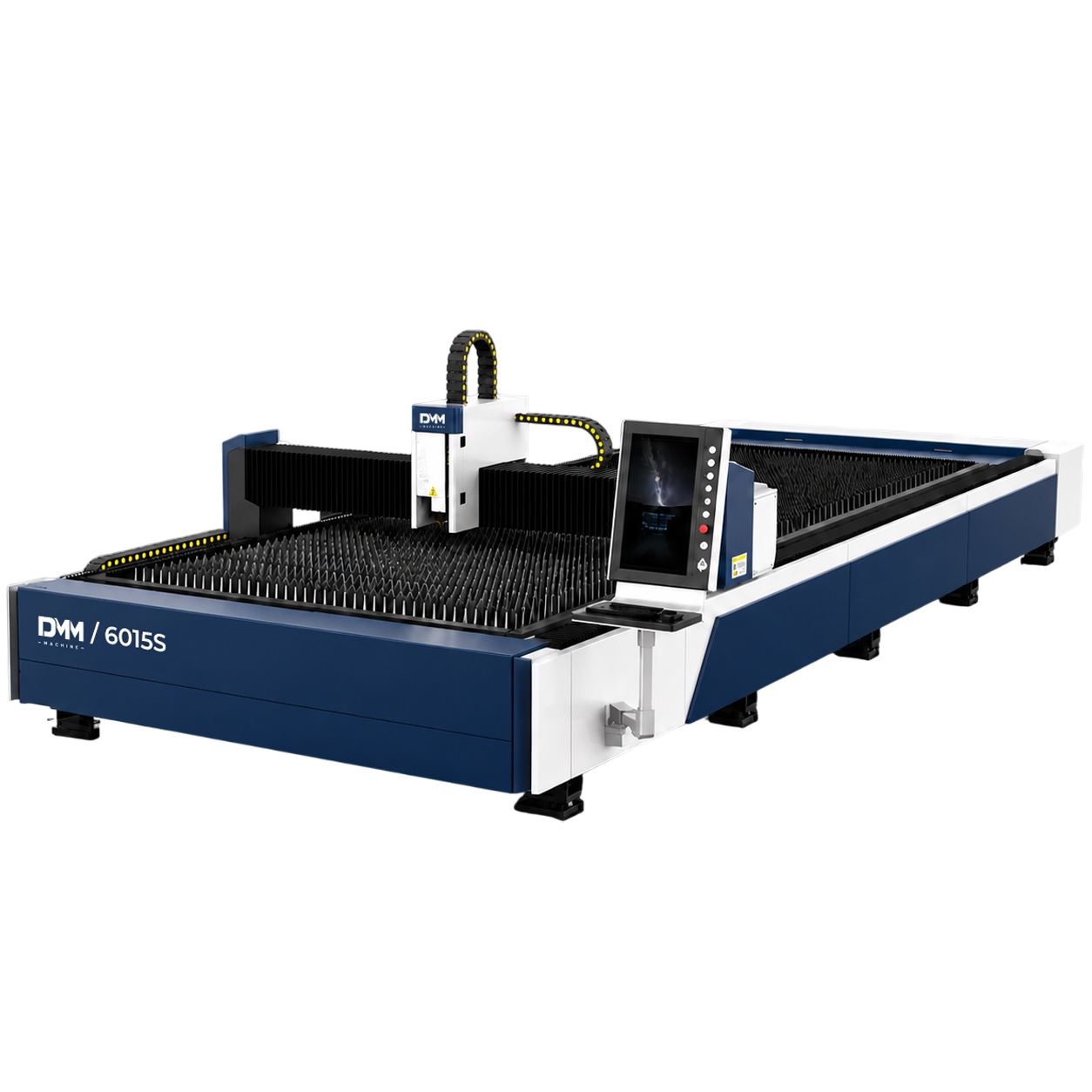

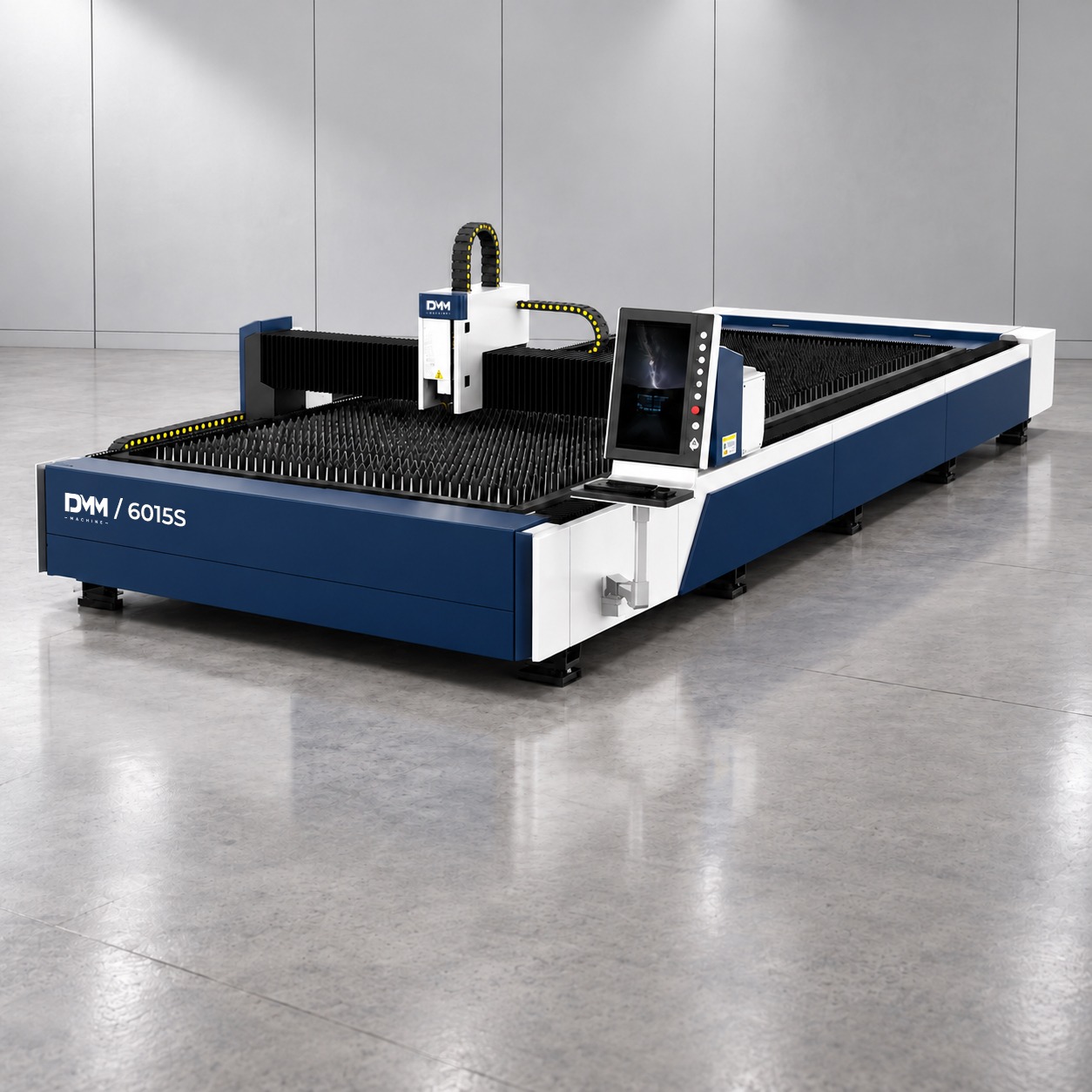

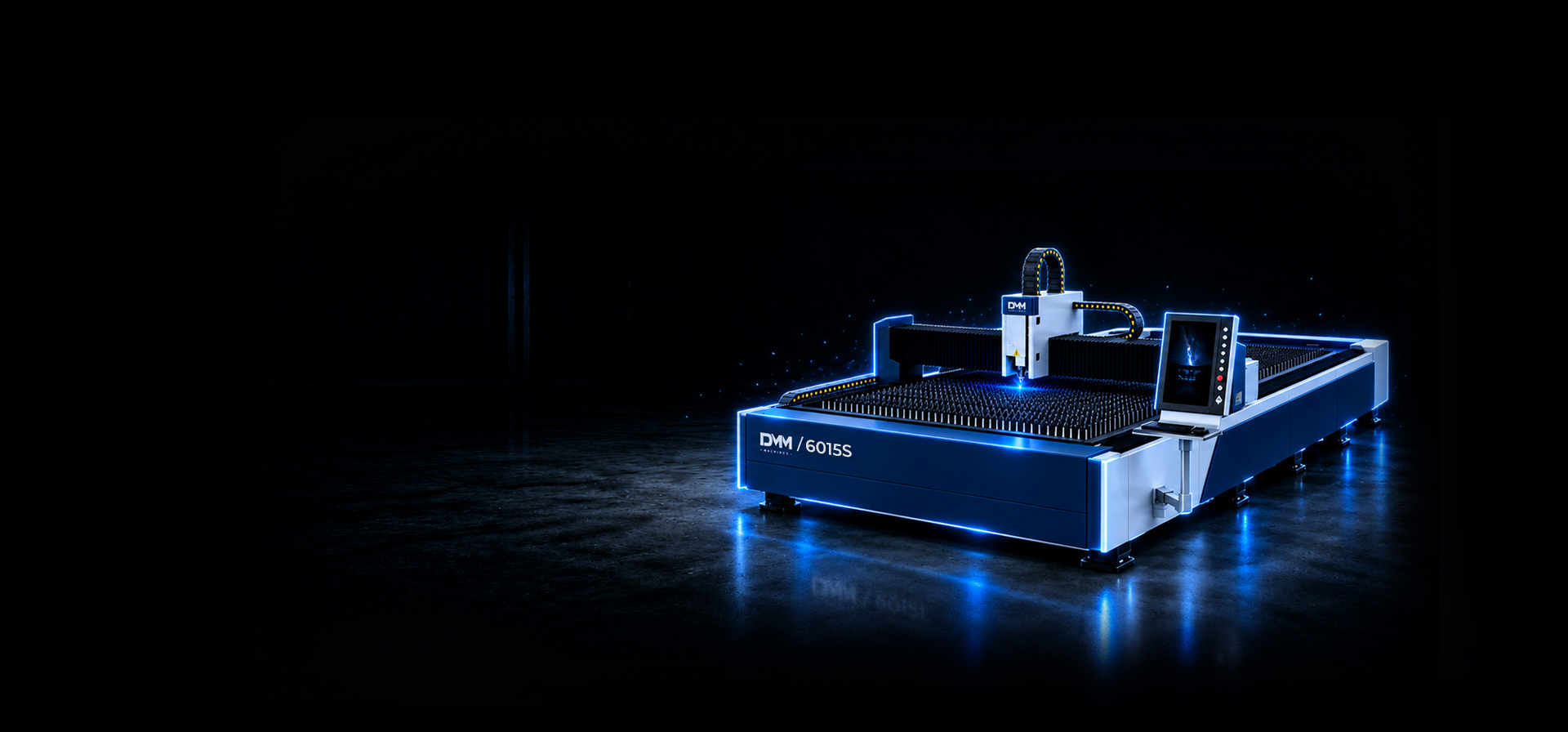

Оптоволоконный лазерный станок для резки металла DMM 6015S (12000W)
По запросу
-
Описание
-
Технические характеристики
КОМПЛЕКТАЦИЯ
|
Наименование |
Кол-во |
Примечание |
|
Лазерный источник |
1 шт. |
RAYCUS |
|
Серводвигатели / драйвера |
4 шт. |
Inovance |
|
Редуктор |
1 компл. |
SHIMPO (Япония) |
|
Стойка управления с ЖК-дисплеем и ПК |
1 комп. |
В комплекте |
|
Система управления лазерной резкой |
1 комп. |
CypCut 6000E на русском |
|
Датчик отслеживания высоты до поверхности листа |
1 шт. |
Автоматический |
|
Лазерная режущая голова с функцией Автофокусировки |
1 шт. |
BOCI BLT 442 (a-focus) |
|
Система безопасности при падении давления газа |
1 шт |
Автоматический датчик давления |
|
Чиллер |
1 шт. |
HAN LI / S&A |
|
Беспроводной пульт управления |
1 шт. |
В комплекте |
|
Автоматическая система смазки |
1 шт. |
В комплекте |
|
Металлические гофры по оси Y |
2 шт |
Установлены |
|
Датчик безопасности при падении давления рабочего газа |
1 компл. |
Установлены |
|
Стабилизатор напряжения |
1 шт |
В комплекте |
|
Электромагнитный клапан |
1 компл. |
В комплекте |
|
Пропорциональный клапан |
1 компл. |
В комплекте |
|
Система пылеудаления |
1 шт |
5,5 кВт |
|
Защитное стекло |
30 шт |
В комплекте |
|
Сопло |
30 шт |
В комплекте |
Конструктивные особенности
СВАРНАЯ ПРОМЫШЛЕННАЯ СТАНИНА С ДОПОЛНИТЕЛЬНЫМИ РЕБРАМИ ЖЕСТКОСТИ
Наши станки лазерной резки имеют цельнометаллическую сварную станину, с высокой прочностью.
При производстве, станина станка проходит термическую обработку для снятия напряжения металла.
Благодаря этому удается добиться жесткости конструкции, а вследствие чего и безупречной точности обработки.
Каждая станина машины размещается на срок от 30 до 45 дней, и внутреннее напряжение будет полностью снято перед точной обработкой;
Параллельность менее 0,03 мм; Максимальная загрузка 2000 кг.
ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ
Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем.
ФУНКЦИЯ ЗАЩИТЫ ОТ СТОЛКНОВЕНИЯ
Исключает возможность человеческой ошибки. Повышает скорость работы.
ЛАЗЕРНАЯ РЕЖУЩАЯ ГОЛОВКА
BOCI BLT442 - лазерная режущая голова, разработанная для промышленного применения. Сочетает интеллектуальные технологии, прочную конструкцию и удобство обслуживания, обеспечивает стабильное качество резки даже при интенсивной эксплуатации.
СЕРВОДВИГАТЕЛИ INOVANCE, КИТАЙ
Характеризуется надежностью, простым управлением и чрезвычайно компактным исполнением, отвечают за точность и скорость движения станка.
ЧИЛЛЕРЫ HANLI HL
Применяются на станках волоконной лазерной резки, сварки и наплавки. Устройства имеют два контура, один из которых охлаждает лазерный излучатель, второй – лазерную голову. В систему встроена защита от перегрева и перепадов напряжения, а также функция аварийной сигнализации об изменении температуры.
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
Станок оснащён системой автоматической смазки направляющих и ШВП по всем осям. Проверяйте уровень масла регулярно.
ИСТОЧНИК ЛАЗЕРА RAYCUS НА 12000 W
Срок службы 100000 часов;
Стабильно и экономично;
Высокая скорость оптико-электрического преобразования, высокий КПД и энергосбережение.
Высококачественное обслуживание.
-
Артикул
03-0603 -
Передача по оси X
30мм -
Направляющие по осям X, Y, Z
HIWIN -
Рабочая зона (X × Y), мм
1530 × 6150 -
Тип лазера
Оптоволоконный лазер -
Производитель лазера
Raycus CE -
Мощность лазера, Вт
12000 -
Длина волны лазера, нм
1080 -
ЖК монитор
22’ 320х560мм -
Максимальная скорость резки, м/мин
До 45 -
Максимальная скорость холостого хода, м/мин
До 115 -
Пропорциональный клапан
AirTAC, Тайвань -
Поддерживаемые форматы файлов
CAD, CorelDRAW, plt, AI, dxf -
Смазка
Централизованная система смазки -
Ускорение
до 1,5G -
Макс. нагрузка на стол, кг
2600 -
Датчик высоты
Автоматический -
Передача по оси Z
Шарико-винтовая пара TBI -
Электрические компоненты
CHNT/OMRON -
Источник волоконного лазера
RAYCUS -
Лазерная головка
BOCI BLT442 Auto Focus -
Серводвигатель оси Х
Inovance/ 850 Вт -
Серводвигатель оси Y
Inovance / 1300 Вт × 2 -
Серводвигатель оси Z
Inovance / 400 Вт -
Водяной охладитель
HANLI -
Программное обеспечение
CypCut 4000E
Транспортные данные
Вес, кг: 3200
