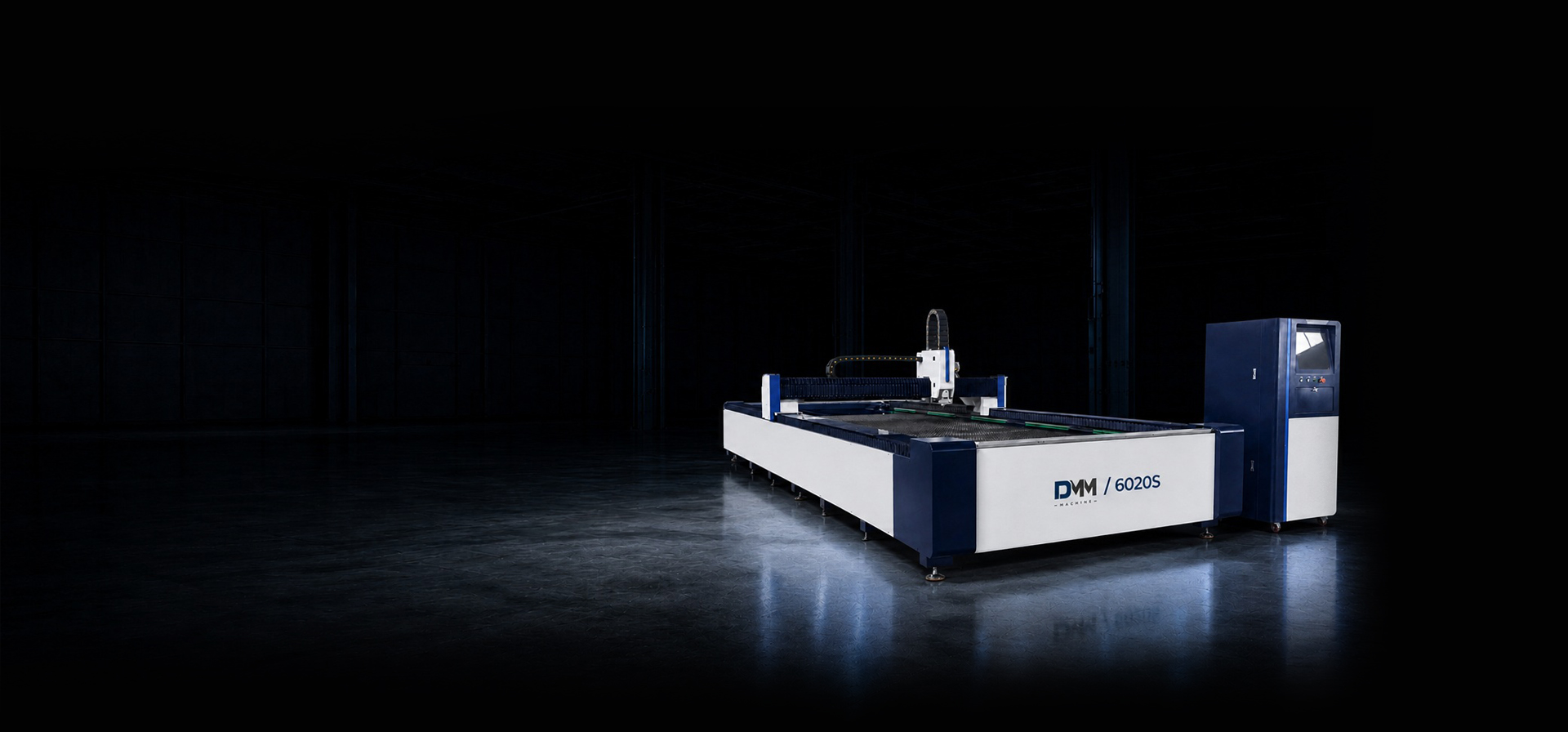

Оптоволоконный лазерный станок DMM 6020S (12000W)
По запросу
-
Описание
-
Технические характеристики
Комплектация
|
Наименование |
Кол-во |
Примечание |
|
Лазерный источник |
1 шт. |
RAYCUS |
|
Серводвигатели / драйверы |
4 шт. |
Inovance |
|
Редуктор |
1 компл. |
SHIMPO, Япония |
|
Стойка управления с ЖК-дисплеем и ПК |
1 комп. |
В комплекте |
|
Система управления лазерной резкой |
1 комп. |
CypCut 6000E |
|
Датчик отслеживания высоты до поверхности листа |
1 шт. |
Автоматический |
|
Лазерная режущая голова с функцией автофокусировки |
1 шт. |
BOCI BLT 442 Auto Focus |
|
Система безопасности при падении давления газа |
1 шт. |
Автоматический датчик давления |
|
Чиллер |
1 шт. |
S&A 6000 WDR-03Z-1225 с фильтром, де-ионизатором, регулятором температуры |
|
Беспроводной пульт управления |
1 шт. |
В комплекте |
|
Автоматическая система смазки |
1 шт. |
В комплекте |
|
Металлические гофры по оси Y |
2 шт. |
Установлены |
|
Датчик безопасности при падении давления рабочего газа |
1 компл. |
Установлен |
|
Стабилизатор напряжения |
1 шт. |
В комплекте |
|
Электромагнитный клапан |
1 компл. |
В комплекте |
|
Пропорциональный клапан |
1 компл. |
В комплекте |
|
Система пылеудаления |
1 шт. |
5,5 кВт |
|
Защитное стекло |
30 шт. |
В комплекте |
|
Сопло |
30 шт. |
В комплекте |
Конструктивные особенности
/ko-1.jpg)

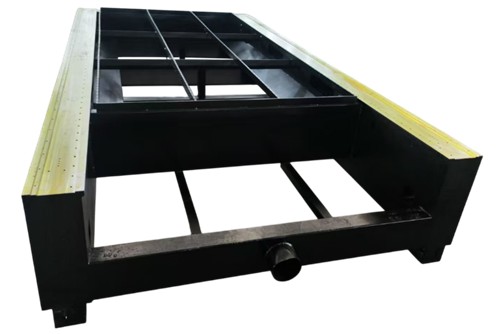

СВАРНАЯ ПРОМЫШЛЕННАЯ СТАНИНА С ДОПОЛНИТЕЛЬНЫМИ РЕБРАМИ ЖЕСТКОСТИ
Наши станки лазерной резки имеют цельнометаллическую сварную станину, с высокой прочностью. При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а вследствие чего и безупречной точности обработки. Каждая станина машины размещается на срок от 30 до 45 дней, и внутреннее напряжение будет полностью снято перед точной обработкой; Параллельность менее 0,03 мм; Максимальная загрузка 3900 кг.
/ko-2.jpg)

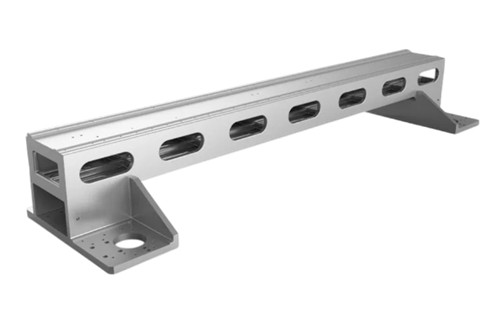

ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ
Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем.
/ko-3.jpg)
ФУНКЦИЯ ЗАЩИТЫ ОТ СТОЛКНОВЕНИЯ
Исключает возможность человеческой ошибки. Повышает скорость работы.
/ko-4.jpg)
ЛАЗЕРНАЯ РЕЖУЩАЯ ГОЛОВКА
BOCI BLT442 BOCI BLT442 - лазерная режущая голова, разработанная для промышленного применения. Сочетает интеллектуальные технологии, прочную конструкцию и удобство обслуживания, обеспечивает стабильное качество резки даже при интенсивной эксплуатации.
/ko-5.jpg)

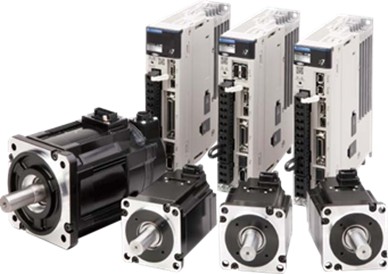

СЕРВОДВИГАТЕЛИ INOVANCE, КИТАЙ
Характеризуется надежностью, простым управление и чрезвычайно компактным исполнением, отвечают за точность и скорость движения станка.
/ko-6.jpg)

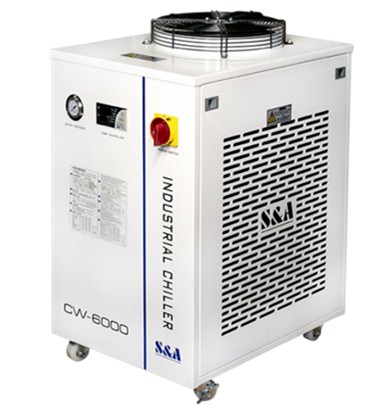

S&A 6000 WDR 03Z 1225)
S&A 6000 WDR 03Z 1225) — это водяной охладитель (чиллер) для систем лазерной резки и станков с ЧПУ, предназначенный для отвода тепла от волоконного лазера мощностью около 6000 Вт и предотвращения перегрева оборудования; модель оснащена фильтром для очистки охлаждающей жидкости, деионизатором для защиты от накипи и коррозии, а также регулятором температуры. к преимуществам устройства относятся стабильная поддержка заданной температуры даже при интенсивных нагрузках, повышенная надёжность за счёт комплексной защиты контура охлаждения, снижение риска простоев оборудования из за перегрева и удобство эксплуатации благодаря встроенным сервисным компонентам.
/ko-7.jpg)

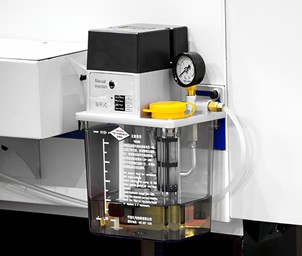

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
Станок оснащён системой автоматической смазки направляющих и ШВП по всем осям. Проверяйте уровень масла регулярно.
/ko-8.jpg)

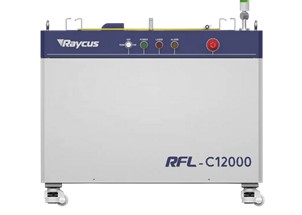

ИСТОЧНИК ЛАЗЕРА RAYCUS НА 12000 W
Срок службы 100000 часов;
Стабильно и экономично;
Высокая скорость оптико-электрического преобразования, высокий КПД и энергосбережение.
Высококачественное обслуживание.
-
Артикул
DMM 6020S (12000W) -
Передача по оси X
30 мм -
Направляющие по осям X, Y, Z
HIWIN -
Серводвигатель оси Z
Inovance, / 750 Вт -
Серводвигатель оси Y
Inovance, / 2900 Вт × 2 -
Серводвигатель оси X
Inovance, / 1300 Вт -
Рабочая зона (X × Y), мм
2030 × 6050 -
Тип лазера
Оптоволоконный лазер -
Производитель лазера
Raycus CE -
Мощность лазера, Вт
12000 -
Длина волны лазера, нм
1080 -
Максимальная скорость резки, м/мин
До 30 -
Максимальная скорость холостого хода, м/мин
До 115 -
Электрические компоненты
CHNT / OMRON -
Пропорциональный клапан
AirTAC, Тайвань -
Поддерживаемые форматы файлов
CAD, CorelDRAW, PLT, AI, DXF -
Смазка
Централизованная система смазки -
Ускорение
До 1,5G -
Гарантия на лазерный источник
2 года -
Макс. нагрузка на стол, кг
4200 -
ЖК-монитор
22″, 320 × 560 мм -
Датчик высоты
Автоматический -
Передача по оси Z
Шарико-винтовая пара TBI -
Лазерная головка
BOCI BLT 442 с автофокусом -
Водяной охладитель
S&A / HANLI -
Программное обеспечение
CypCut 6000E на русском
Документация
DMM-6020S-12kVt.pdf
PDF (1.083217 MB)Транспортные данные
Габаритные размеры, мм: 7900x3000x2100
Вес, кг: 5400
