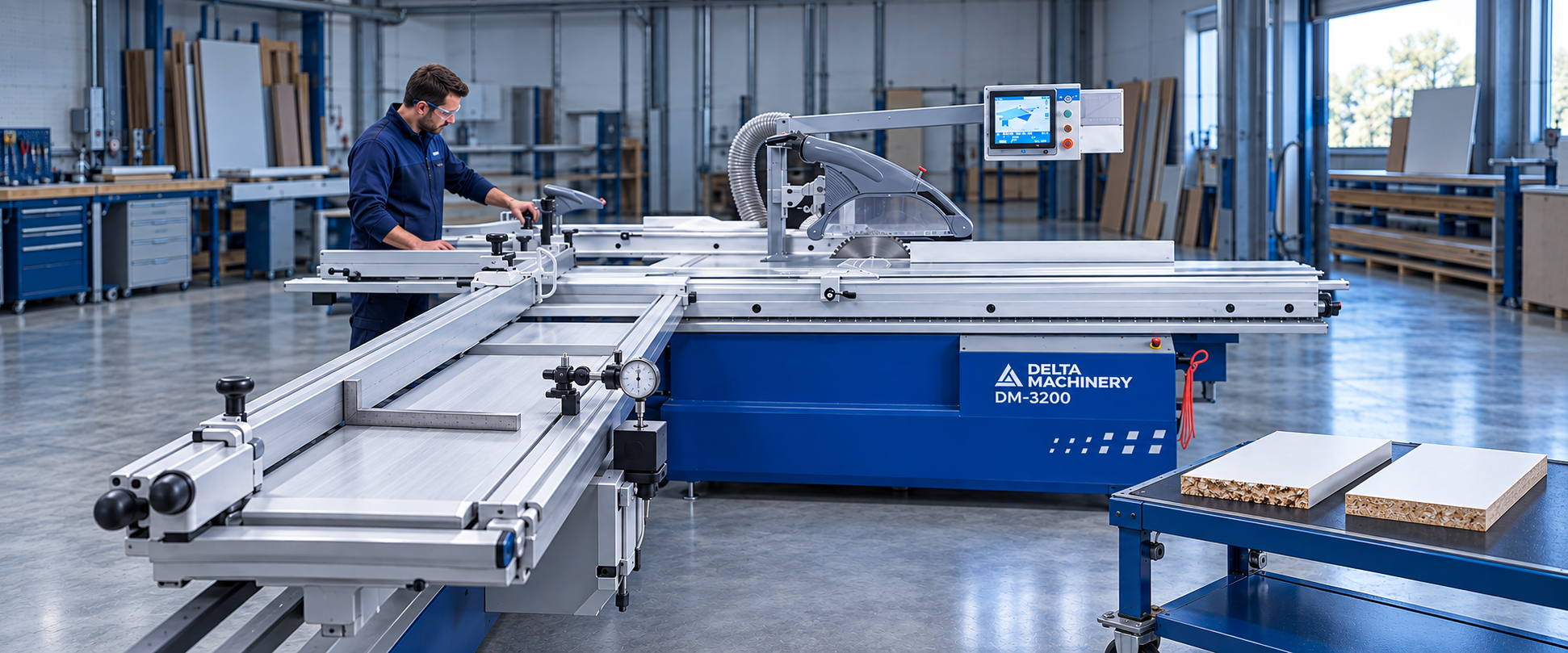

Как правильно настроить форматно-раскроечный станок для точного распила без сколов
Даже премиальный форматно-раскроечный станок не даст чистого реза, если его неправильно настроили при пусконаладке или, что случается чаще, если настройки «поплыли» в процессе эксплуатации. Инженеры компании «Дельта-Техно» регулярно сталкиваются с ситуациями, когда владельцы списывают брак на «уставший» станок, хотя проблема решается часовой регулировкой. В этой статье разберем полный цикл настройки форматника — от проверки шпинделя до юстировки упоров — с опорой на нормативную базу и конкретные допуски.
Начальная проверка шпиндельного узла
Настройку всегда начинают с пильного агрегата, потому что именно здесь закладывается геометрия пропила. Основная пила устанавливается на шпиндель и фиксируется фланцем. Биение посадочного места в радиальном и осевом направлениях не должно превышать 0,03 мм. Это критический параметр: превышение этого допуска приводит к разбиванию подшипников, вибрациям и появлению прожогов на материале. Если биение превышает допустимые значения, необходим ремонт шпинделя, поскольку его доработка изменит посадочные размеры.
Температурный контроль шпинделя — вторая обязательная процедура при начальной проверке. Температура шпинделя в нормальных условиях работы не должна превышать температуру воздуха в цехе более чем на 50°C. Для измерения используется пирометр. Повышенная температура указывает на неполадки с подшипниками или избыточное натяжение приводных ремней, особенно ремня привода основной пилы. Лучшими считаются конструкции, где натяжение и ослабление ремней для переключения скорости осуществляются разными механизмами, что предотвращает постоянный перегрев узла.
Требования к точности форматно-раскроечных станков регламентированы ГОСТ 24610-91 «Деревообрабатывающее оборудование. Станки круглопильные для раскроя плит и листовых материалов. Основные параметры. Нормы точности». Методика же испытаний на точность и жесткость установлена ГОСТ 25338-91 «Оборудование деревообрабатывающее. Испытания на точность и жесткость. Общие требования», который распространяется на все виды деревообрабатывающего оборудования и устанавливает общие требования к методам измерений.
Таблица 1. Ключевые допуски при начальной проверке станка
|
Контролируемый параметр |
Допустимое значение |
Инструмент проверки |
Последствия превышения допуска |
|---|---|---|---|
|
Биение шпинделя (радиальное/осевое) |
не более 0,03 мм |
Индикатор часового типа |
Вибрация, прожоги, разбивание подшипников |
|
Превышение температуры шпинделя над цеховой |
не более 50°C |
Пирометр |
Деградация смазки, выход подшипников из строя |
|
Точность установки станка по уровню |
0,1 мм на 1000 мм |
Уровень, поверочная линейка, щупы |
Перекос каретки, неточность реза |
|
Плоскостность базового стола |
определяется методикой ГОСТ 24610-91 |
Поверочная линейка, щупы |
Отклонение геометрии заготовок |
Настройка подрезной пилы
Подрезная пила — первый рубеж обороны против сколов на ламинированных плитах. Она вращается в направлении, противоположном подаче заготовки, и прорезает нижний слой материала на глубину 1–2 мм. Ширина реза подрезной пилы должна быть на 0,1–0,2 мм больше ширины реза основной пилы — это гарантирует, что основная пила войдёт в уже подготовленный паз и не зацепит ламинирующий слой. Если это соотношение нарушено, сколы на нижней поверхности плиты неизбежны.
Настройка ширины реза составной подрезной пилы выполняется с помощью проставочных колец различной толщины, которые устанавливаются между двумя частями составного диска. Каждое кольцо добавляет около 0,1 мм к ширине. Оптимальная глубина подрезания — 1,0–2,0 мм. При меньшей глубине подрезка не выполняет свою функцию, при большей — изнашивается быстрее без улучшения качества кромки.
Проверка правильной настройки осуществляется методом пробного пиления. Если после пиления на нижней кромке заготовки остаётся заметный уступ (ступенька) между подрезкой и основным пропилом, ширина подрезки недостаточна. Если уступа нет, но появляются сколы — глубина подрезания не соответствует материалу. На современных станках, включая промышленные центры с ЧПУ, такие как JIYU KS933 и DELTAMACHINERY DM832PS, основная и подрезная пилы имеют раздельные приводы и могут независимо регулироваться по высоте, что существенно упрощает процедуру настройки.
Угол наклона основной пилы относительно подрезки — ещё один параметр, который напрямую влияет на результат. Если при подъёме основной пилы «ступенька» от подрезки увеличивается, а при опускании исчезает вместе с появлением сколов, это указывает на разбалансировку направляющих подъёма основной пилы — характерная проблема, возникающая из-за вибраций при интенсивной эксплуатации. Решение — подтяжка направляющих и их смазка.
Проверка и настройка каретки
Каретка — узел, от которого зависит прямолинейность реза по всей длине заготовки. Износ или неправильная настройка направляющих каретки дают типовой дефект: пропил уходит «саблей» или клинит заготовку при прохождении пилы. Проверка начинается с установки поверочного диска вместо основной пилы — он должен быть идеально плоским, с соответствующим посадочным отверстием, и фиксироваться фланцем основной пилы.
Далее на каретку устанавливается стрелочный индикатор с магнитной стойкой, и каретка плавно перемещается вдоль поверочного диска. Если каретка исправна и выставлена правильно, стрелка индикатора будет практически неподвижна на всей длине хода. По характеру отклонений можно диагностировать проблему: хаотические скачки показаний указывают на местные зазоры в направляющих, плавное изменение — на перекос каретки или неправильную установку относительно оси пильного диска. Точность измерения составляет 0,01 мм.
При обнаружении люфта направляющих до 0,05 мм регулировка выполняется системой преднатяга: ослабляются крепёжные винты, регулируется преднатяг с помощью специальных регулировочных винтов или прокладок, после чего винты затягиваются. При большем износе или наличии питтинга (точечной коррозии) на дорожках качения требуется замена изношенных компонентов, иначе геометрия будет уходить даже после регулировки.
Завершающий этап — проверка взаимного расположения подвижного и неподвижного столов. Поверочная линейка используется для выявления зазоров, угловой параметр проверяется угольником. Станок должен быть установлен строго горизонтально на твёрдый фундамент, предпочтительно бетонный, с точностью 0,1 мм на 1000 мм длины. Отклонение от этого требования приводит к постепенному перекосу каретки под собственным весом.
Таблица 2. Типовые проблемы при настройке и способы их устранения
|
Проблема |
Вероятная причина |
Метод диагностики |
Способ устранения |
|---|---|---|---|
|
Сколы на нижней поверхности ЛДСП |
Недостаточная ширина реза подрезной пилы или малая глубина подрезания |
Пробное пиление с визуальным контролем кромки |
Увеличить ширину подрезки проставными кольцами, выставить глубину 1–2 мм |
|
Пропил «саблей» на длинных заготовках |
Перекос каретки, люфт направляющих |
Проверка стрелочным индикатором по поверочному диску |
Регулировка преднатяга направляющих или замена изношенных компонентов |
|
Прожоги и подгорание кромки |
Биение шпинделя, перетянутые ремни, затупленный диск |
Измерение биения (индикатор), контроль температуры (пирометр) |
Замена/ремонт шпинделя, ослабление натяжения ремней, заточка пилы |
|
Уходят настройки после нескольких пропилов |
Ослабление креплений, износ направляющих подъёма пилы |
Проверка затяжки всех болтовых соединений пильного узла |
Протяжка крепежа, смазка направляющих, фиксация упорных винтов |
|
Неточный размер по параллельному упору |
Несоосность упора относительно линии пропила |
Проверка щупом по всей длине упора |
Юстировка параллельности упора, калибровка шкалы |
Настройка параллельного и поперечного упоров
После настройки пильного узла и каретки переходят к упорам. Параллельный упор должен быть строго параллелен линии пропила. Допустимое отклонение — не более 0,1 мм на всей рабочей длине упора. Проверка выполняется щупом или индикатором между упором и поверочным диском при перемещении упора вдоль направляющей. Если параллельность нарушена, деталь будет заклинивать при прохождении пилы либо уходить в сторону, давая неточный размер.
Современные станки комплектуются системами цифровой индикации: например, DELTAMACHINERY DM-3200 Evolution предлагает решение с электронной измерительной системой. Параметры в точности воспроизводятся на дисплее, а коррекция размера при наклоне пилы происходит автоматически. Это сокращает время переналадки, но не отменяет необходимости периодической проверки механической геометрии — датчик может давать сбой, а механика нет.
Поперечный упор на каретке проверяется угольником на 90° относительно линии пропила. При отклонении регулируется положение упора с помощью юстировочных винтов. Неприлегание угольника к поверхностям линейки и поверочного диска указывает на необходимость корректировки упорного винта.
Проверка расклинивающего ножа
Согласно требованиям безопасности к конструкции деревообрабатывающего оборудования, толщина расклинивающего ножа должна быть на 0,5 мм больше ширины зубьев пилы. Нож должен располагаться строго симметрично инструменту. Проверка проводится на остановленном станке с помощью щупов и поверочной линейки, приложенной к боковой поверхности ножа. Неправильно выставленный расклинивающий нож — частая причина клина заготовки, обратного выброса и появления «банана» на длинных пропилах.
После завершения всех настроек шпиндельные узлы и приводы должны быть надёжно закреплены относительно корпуса пильного блока, чтобы избежать смещений при приложении рабочих усилий. Важно диагностировать любые отклонения в работе оборудования на раннем этапе, сразу после их появления. Это позволит устранить неполадки дополнительной регулировкой, избегая дорогостоящей замены узлов и агрегатов.
Для станков, приобретённых в компании «Дельта-Техно», включая промышленные центры с ЧПУ JIYU или DELTAMACHINERY, мы рекомендуем проводить полную проверку геометрии не реже одного раза в квартал при интенсивной эксплуатации. При необходимости помогаем с подбором квалифицированного сервисного специалиста в регионе заказчика.
Список технических источников
-
ГОСТ 24610-91. Деревообрабатывающее оборудование. Станки круглопильные для раскроя плит и листовых материалов. Основные параметры. Нормы точности. URL: https://protect.gost.ru/v.aspx?control=7&id=137492
-
ГОСТ 25338-91. Оборудование деревообрабатывающее. Испытания на точность и жесткость. Общие требования. URL: https://protect.gost.ru/v.aspx?control=7&id=133773
