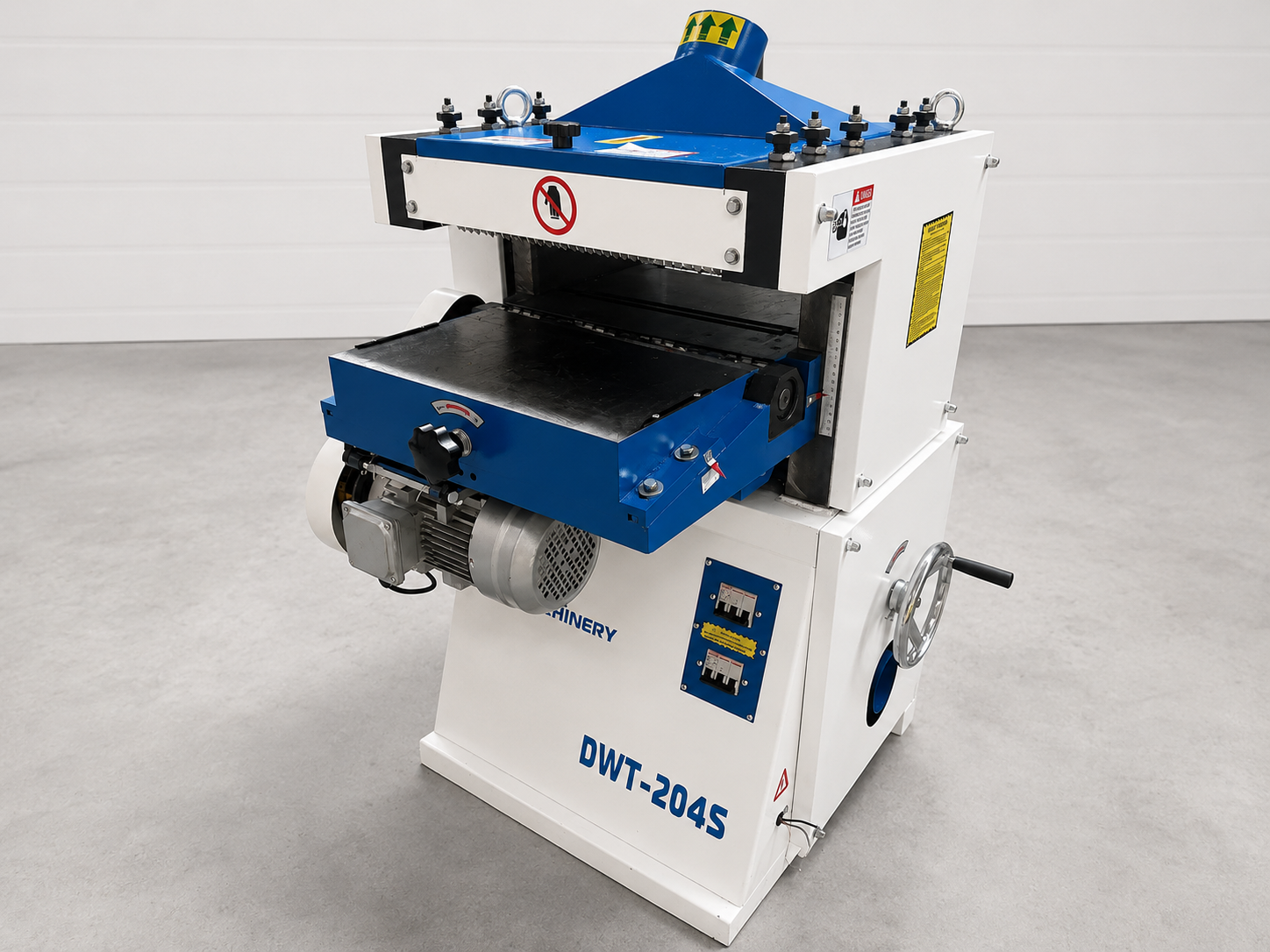

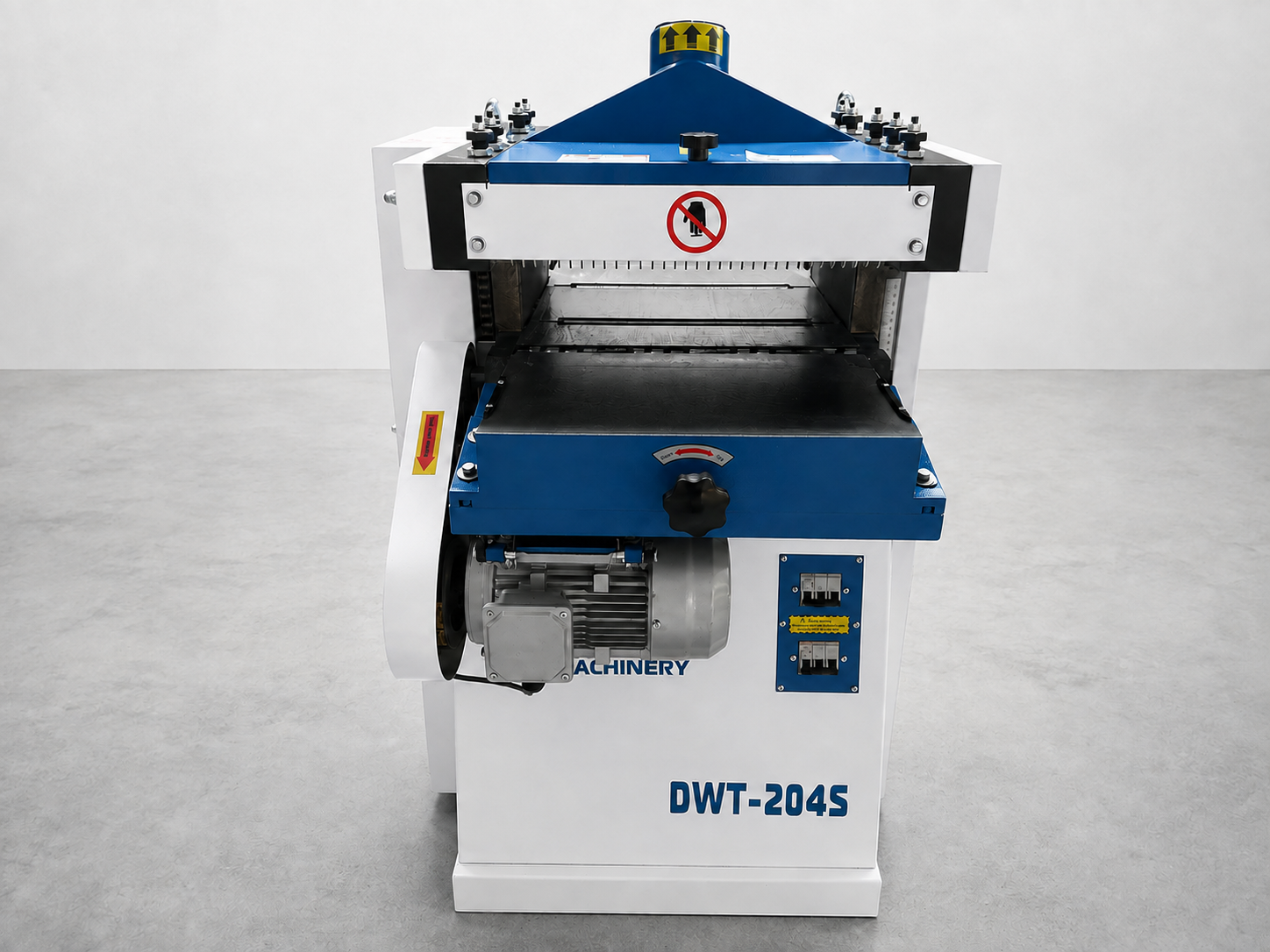

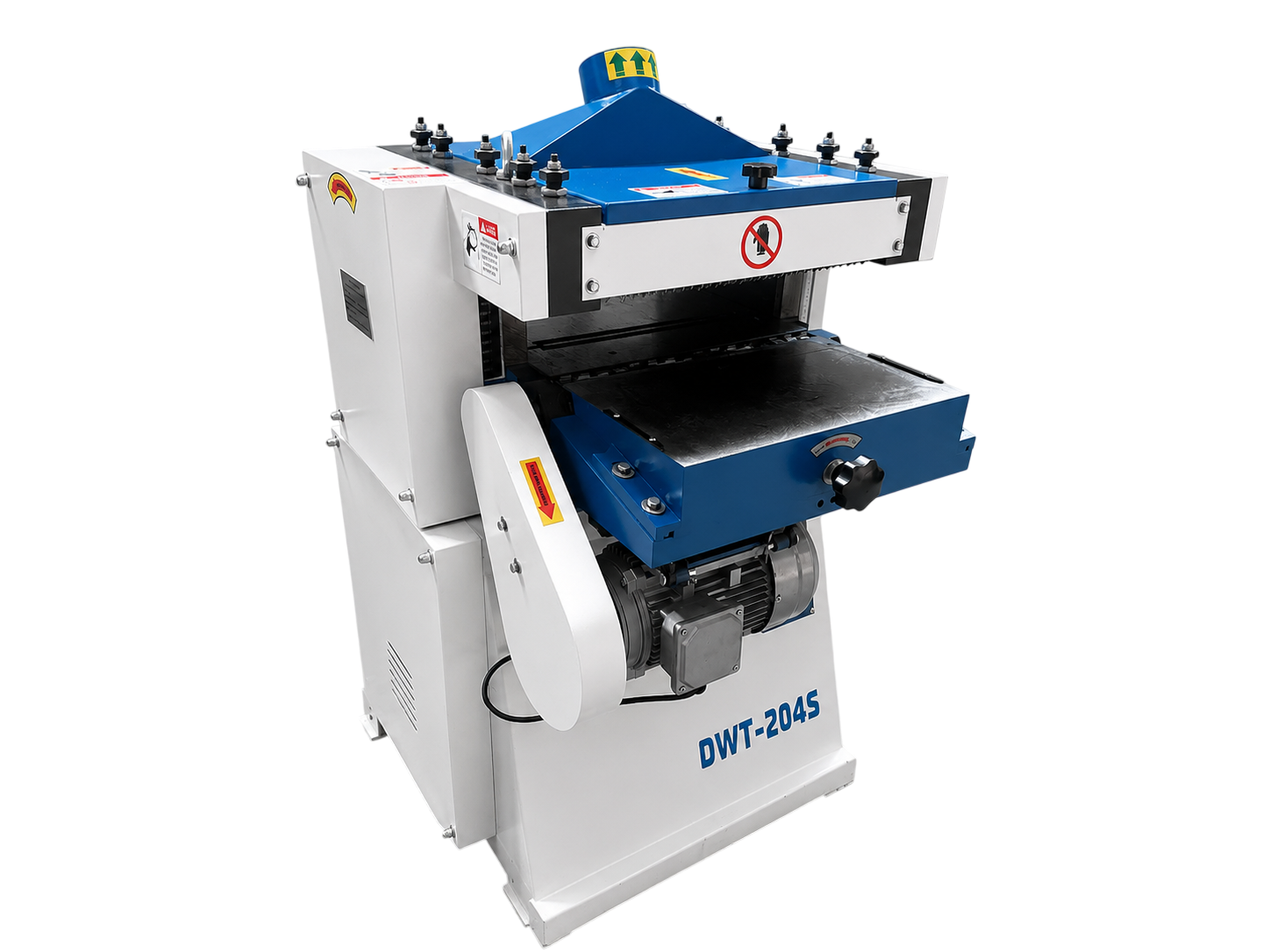

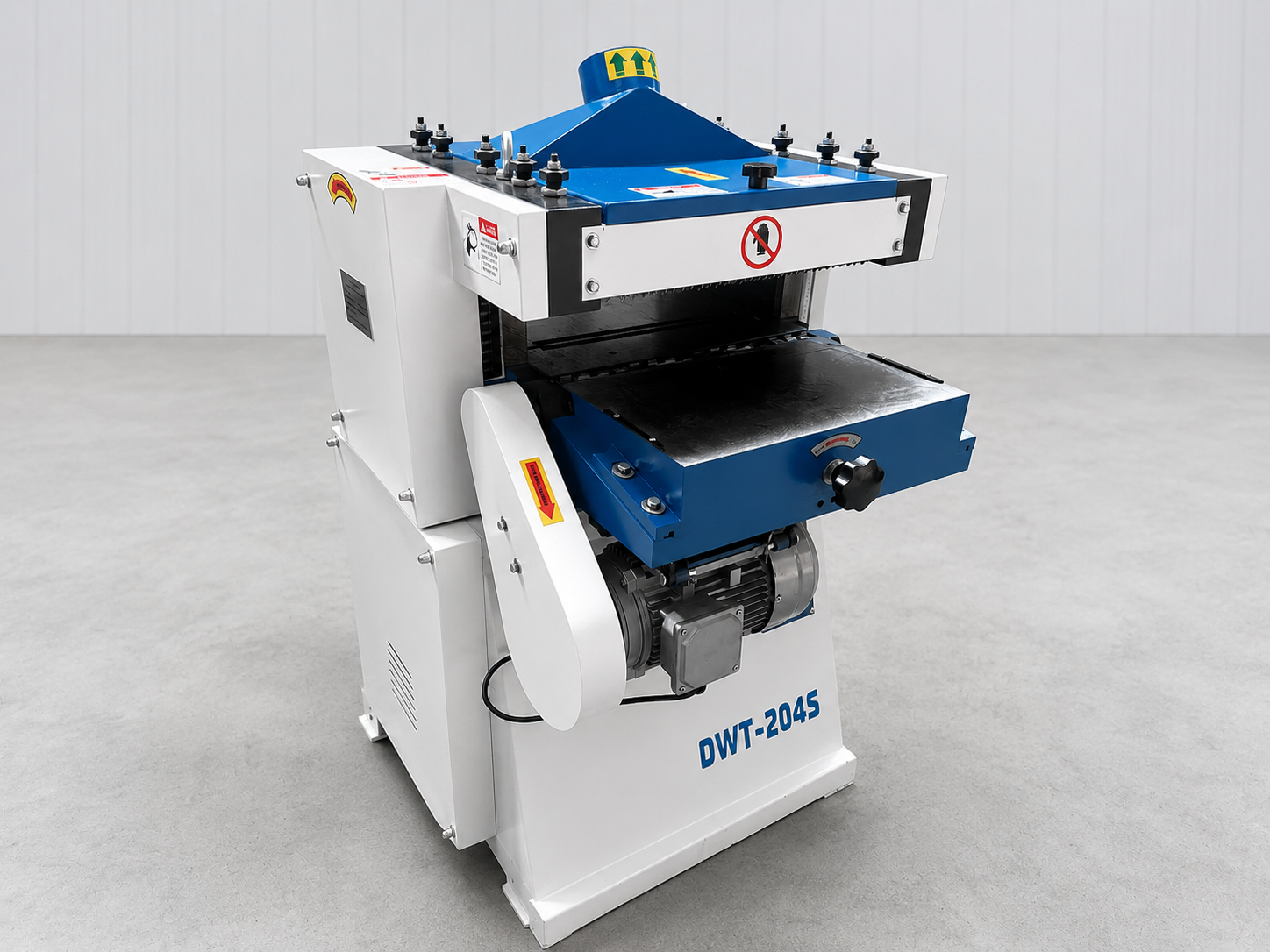

Рейсмусовый станок DELTAMACHINERY DWT‑204S двухсторонний
414 000 ₽
- 40 %
250 000 ₽
-
Описание
-
Технические характеристики
НАЗНАЧЕНИЕ
Предназначен для прямолинейного одностороннего строгания пласти и кромок заготовок с целью получения базовой поверхности для дальнейшей обработки, а также для строгания заготовок в размер по толщине.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Предназначены для двустороннего строгания в размер по толщине плоских заготовок из древесины.

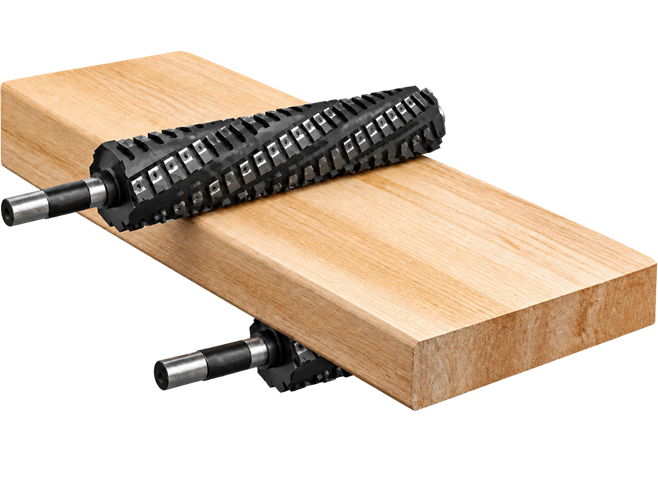

СХЕМА ОБРАБОТКИ
Конструктивные особенности

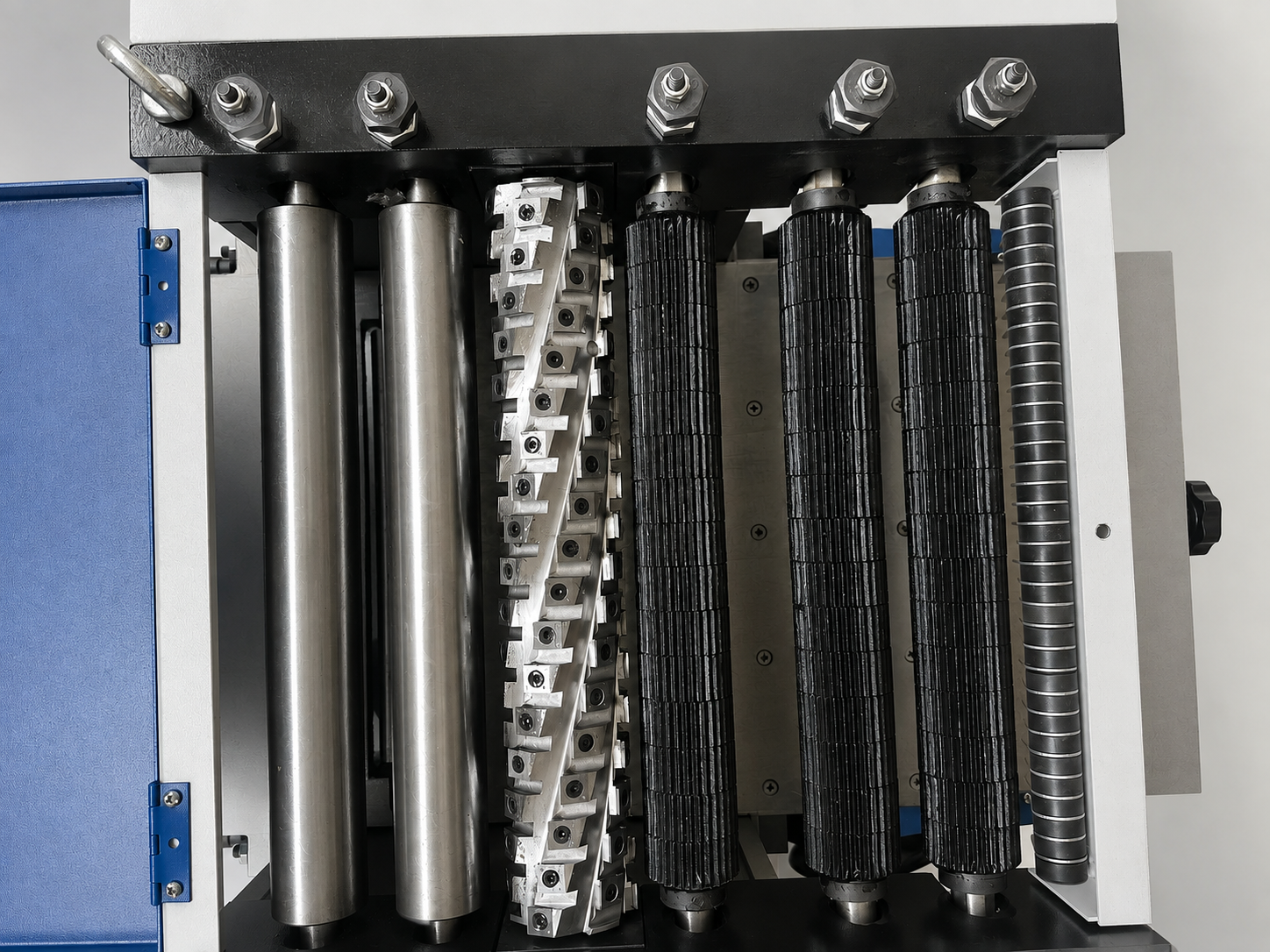

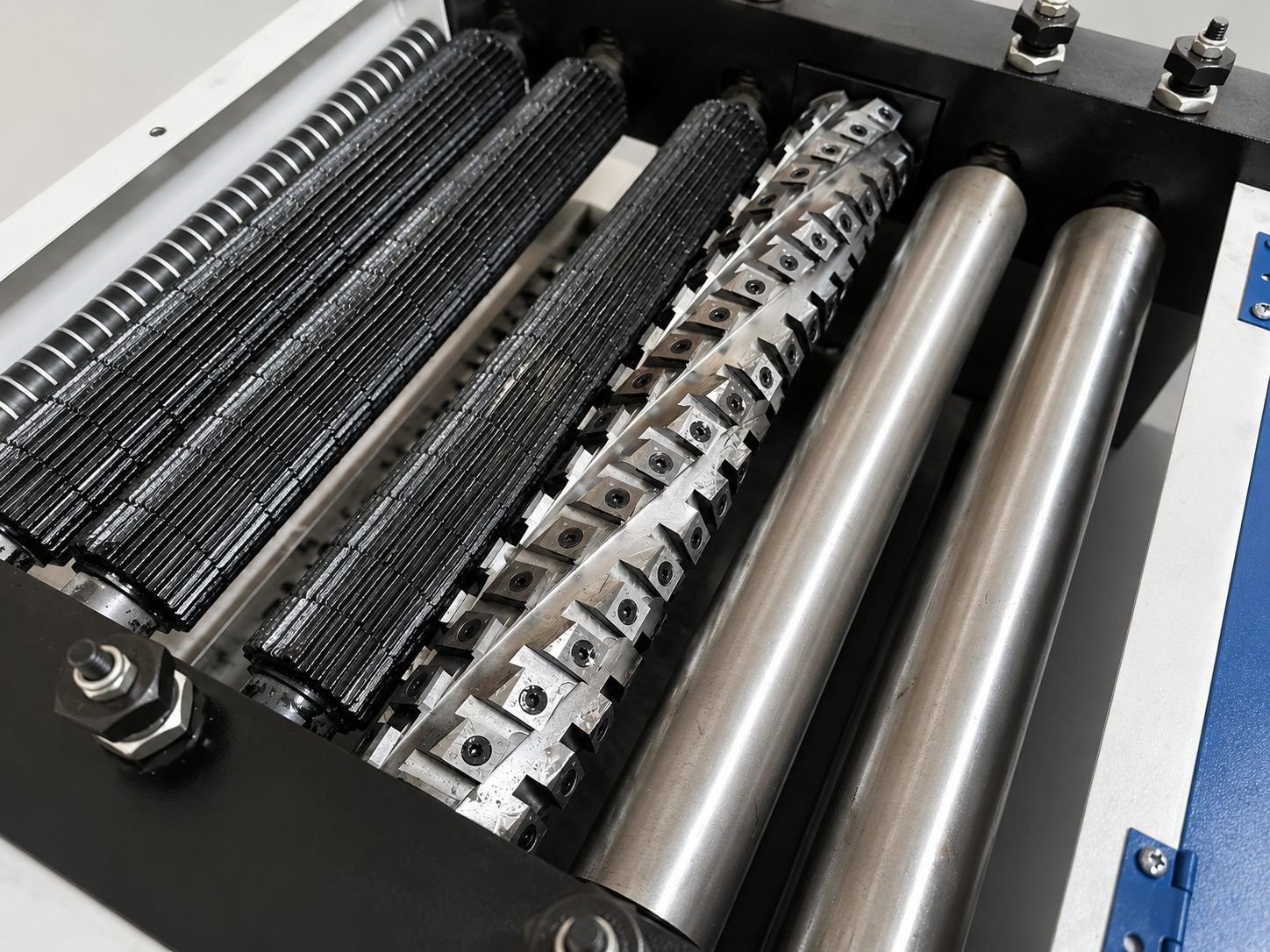

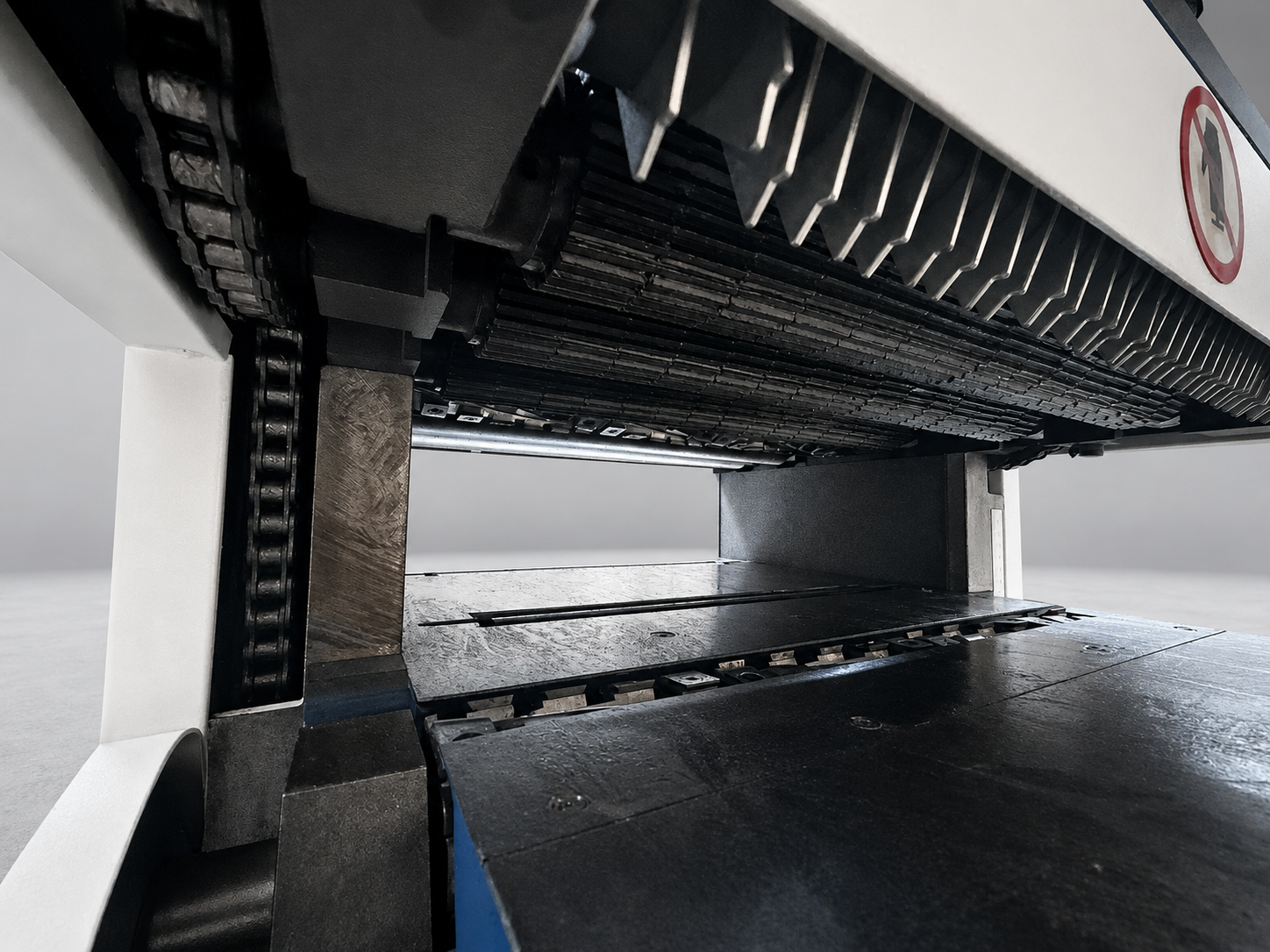

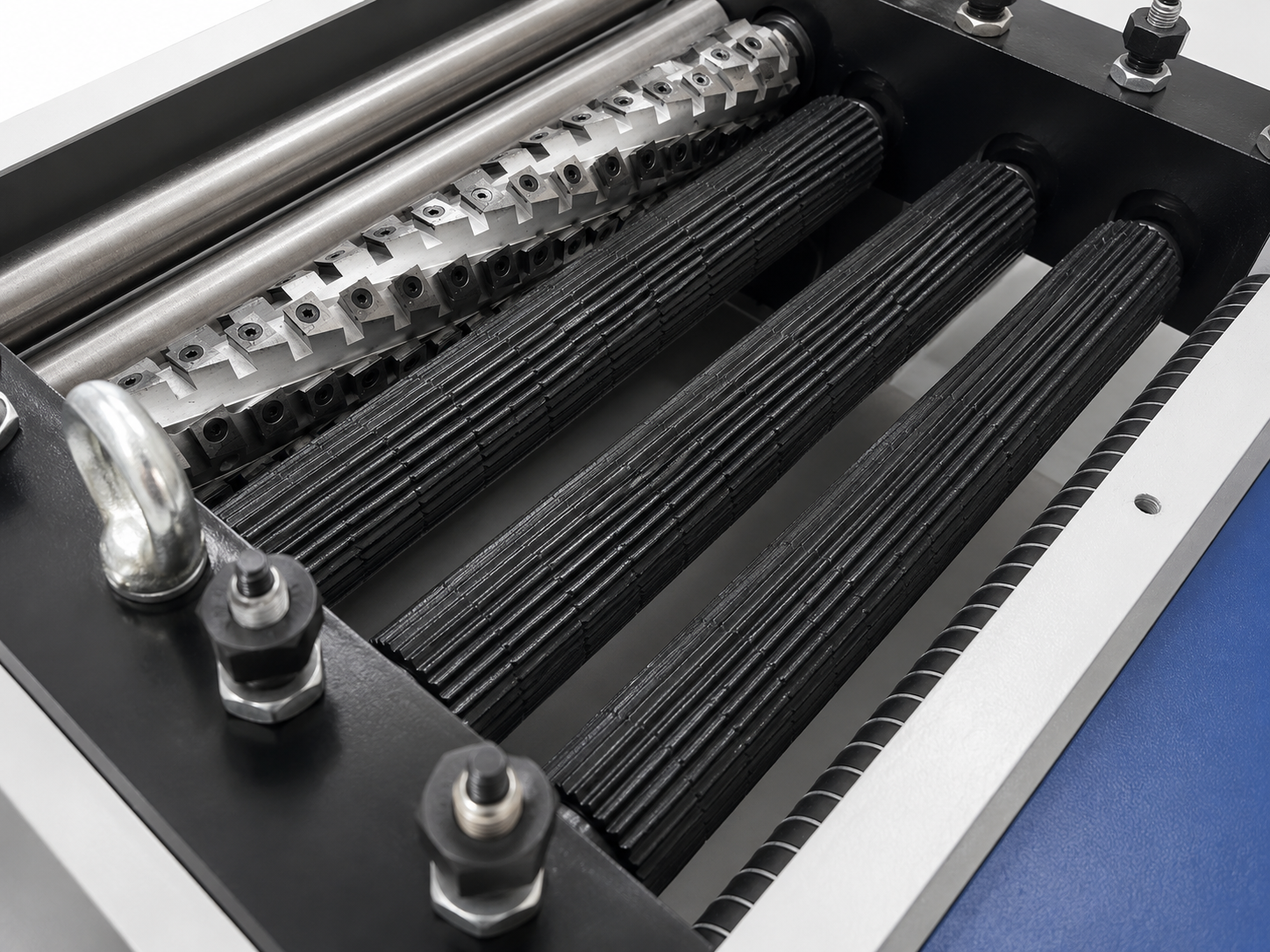

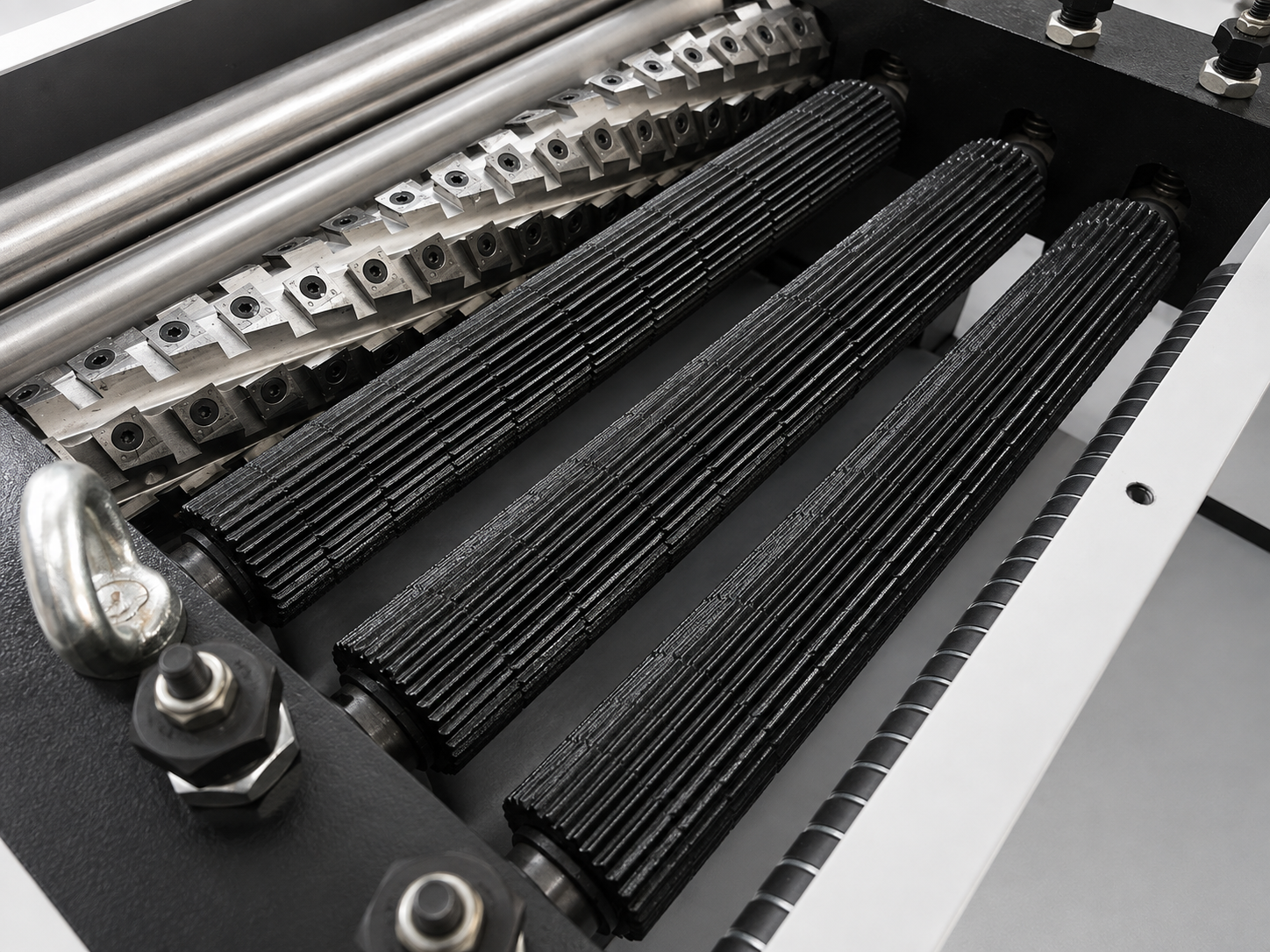

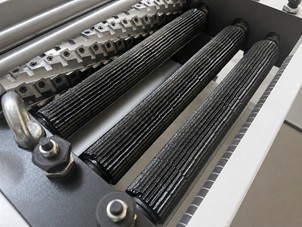

ВЕРХНИЕ ПОДАЮЩИЕ ВАЛЬЦЫ
Три приводных секционных вала обеспечивают надежную подачу заготовок, в т.ч. разнотолщинных. За счет этого производительность увеличивается в несколько раз. Когтевая защита предотвращает обратный выброс заготовки.
НИЖНИЕ ПОДАЮЩИЕ ВАЛЬЦЫ
На станке расположены четыре ролика, обеспечивающие лучшее скольжение заготовки. Два ролика расположенные под верхним валом - приводные. В зависимости от типа заготовки ролики могут быть настроены на нужный вылет из стола.

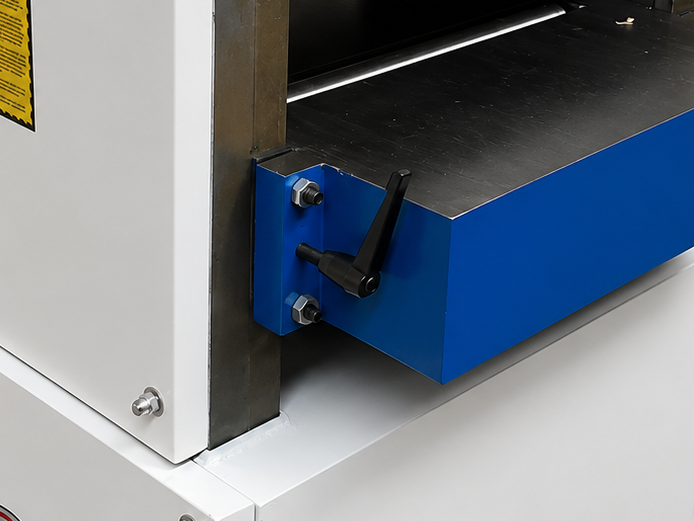

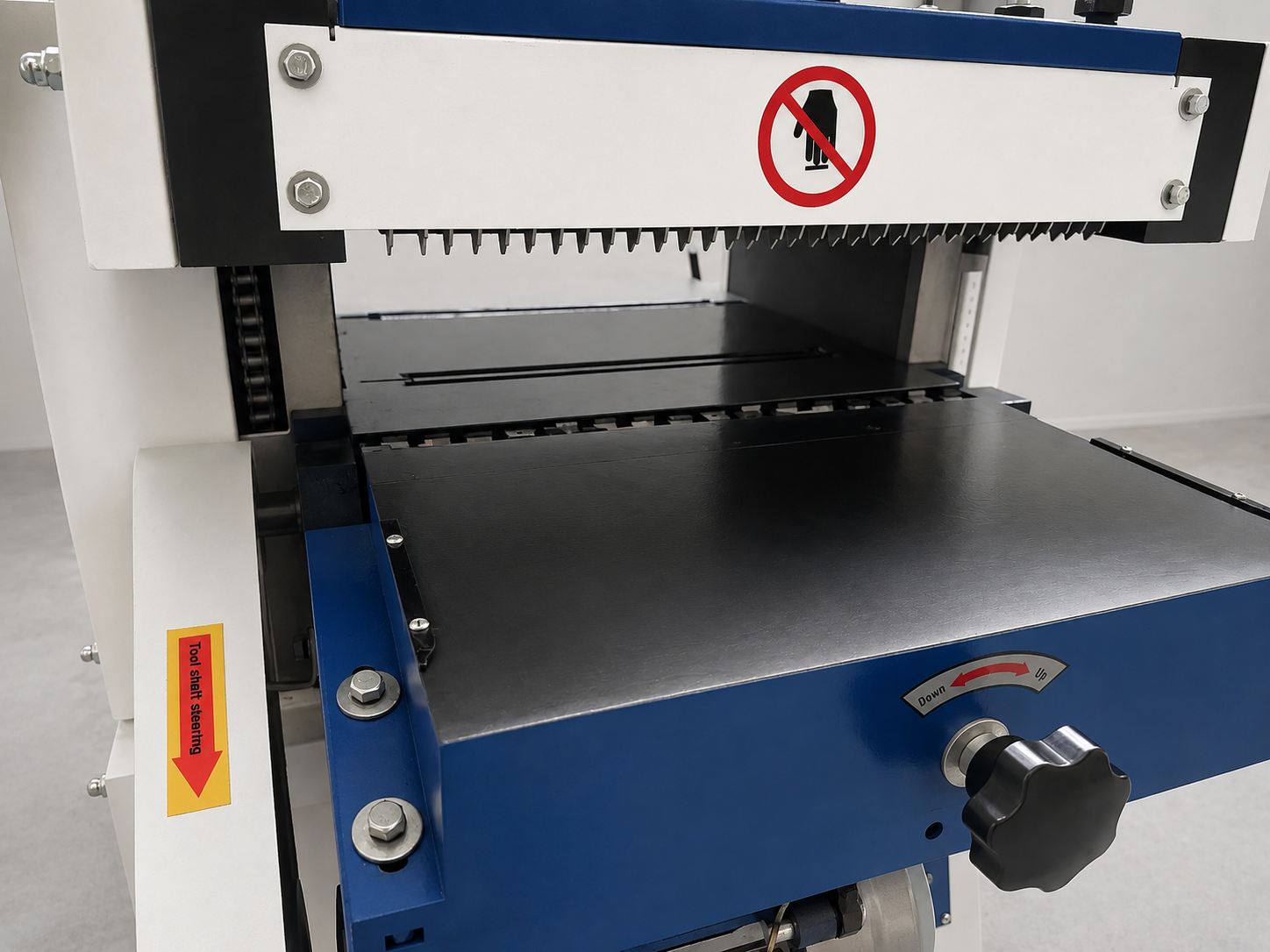

НАПРАВЛЯЮЩИЕ СТОЛА

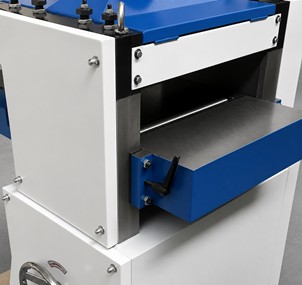

Стол перемещается в 4-х направляющих, что исключает его перекос. Жесткая фиксация стола осуществляется с помощью рукояток.

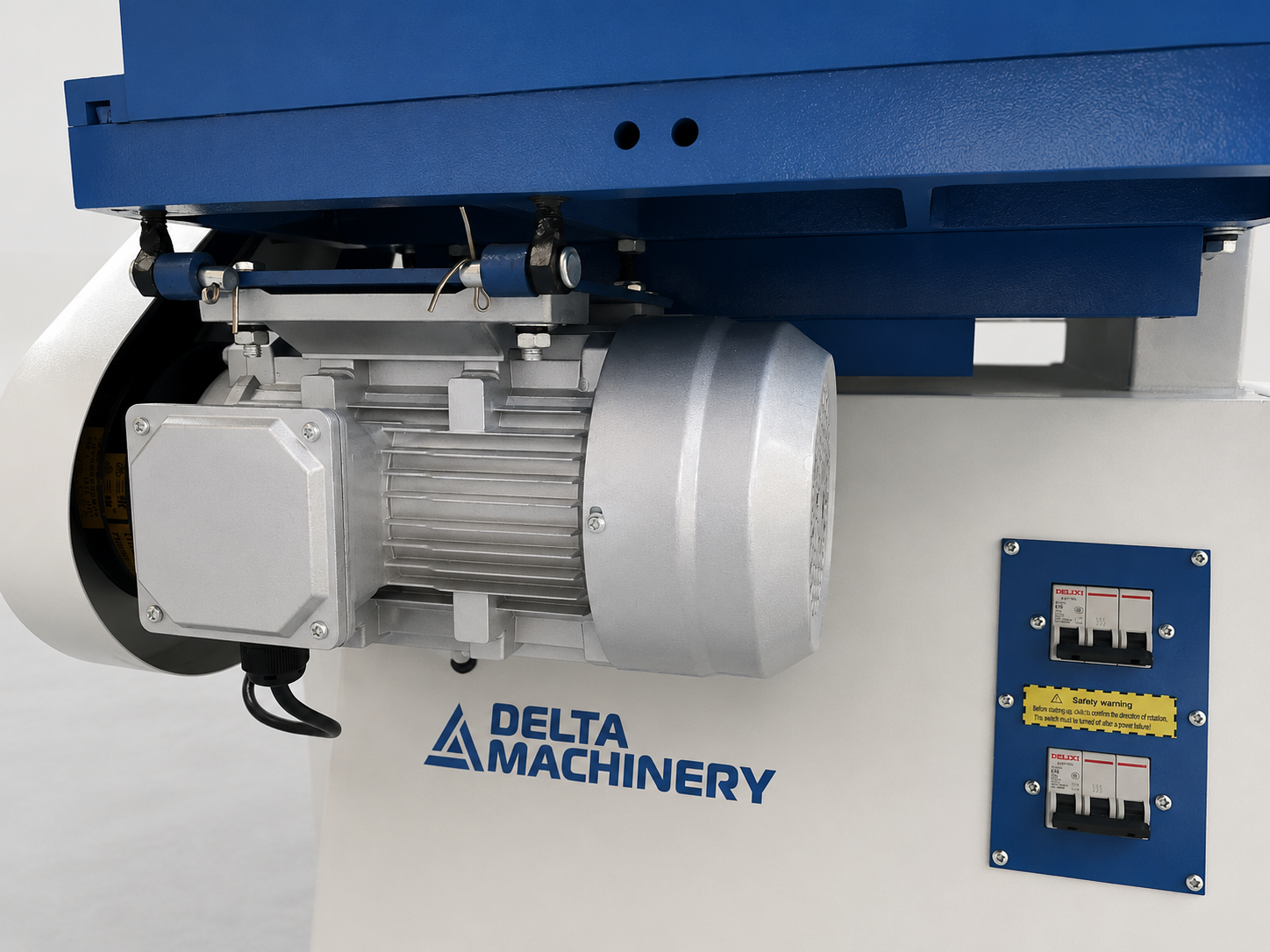

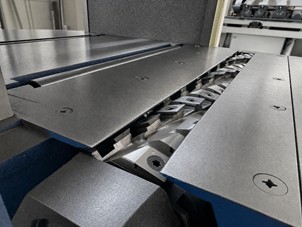

НИЖНИЙ (ФУГОВАЛЬНЫЙ) ШЕЙПЕРНЫЙ НОЖЕВОЙ ВАЛ
Привод нижнего ножевого вала осуществляется от отдельного двигателя. Настройка глубины съема осуществляется с помощью винта на передней части стола. Отображение размера по миллиметровой шкале.
ВЕРХНИЙ (РЕЙСМУСОВЫЙ) ШЕЙПЕРНЫЙ НОЖЕВОЙ ВАЛ

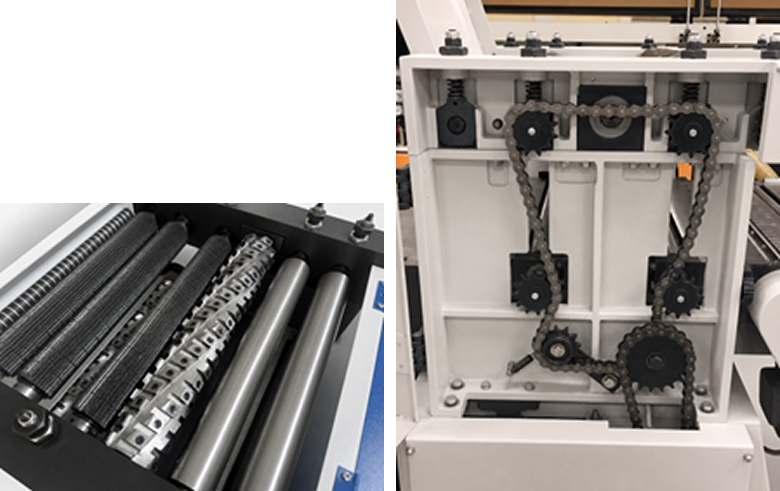

Привод рейсмусового вала, верхних и нижних подающих вальцов осуществляется от мощного двигателя посредством клиноременной передачи и цепей.

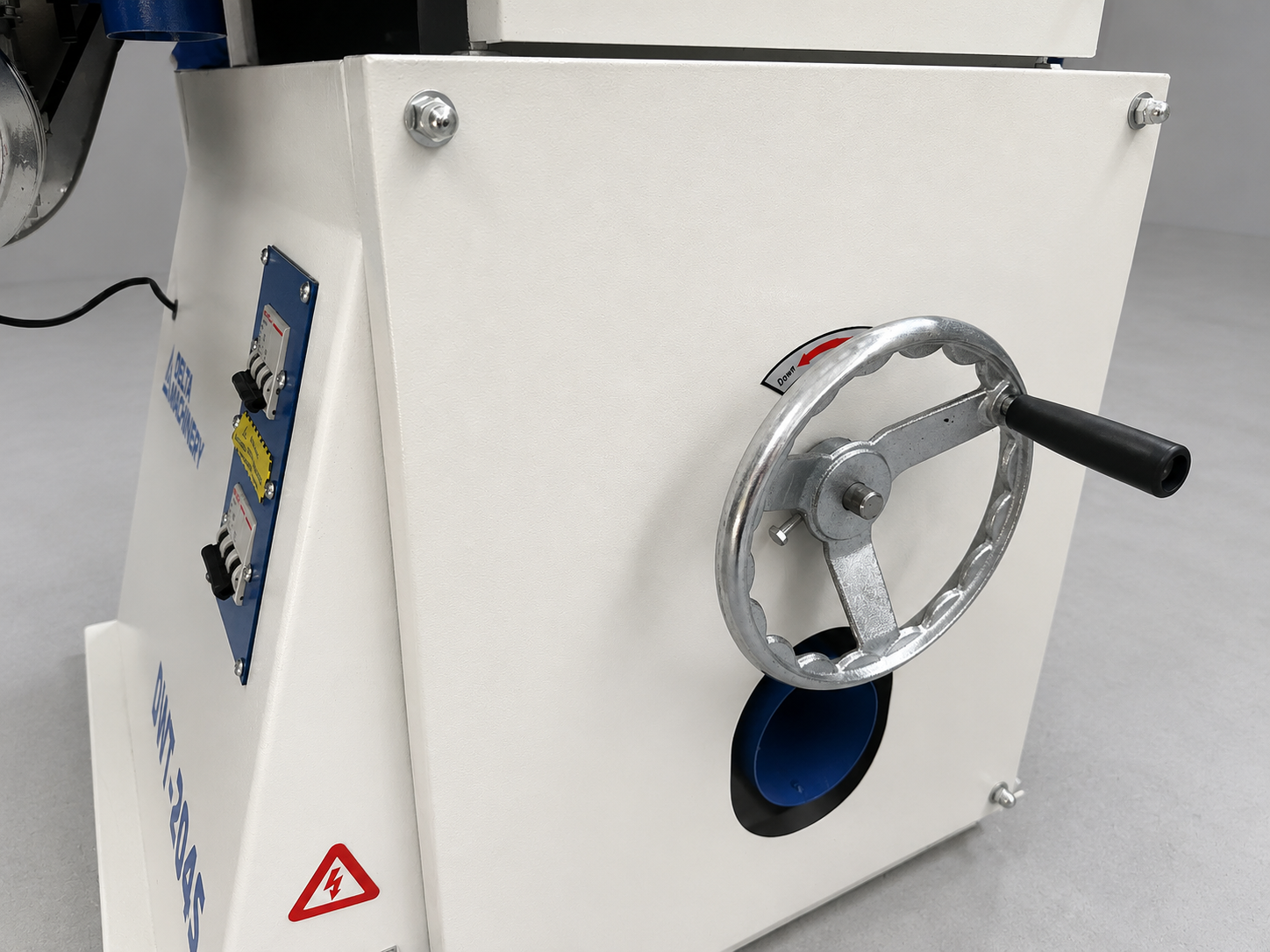

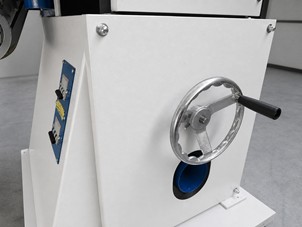

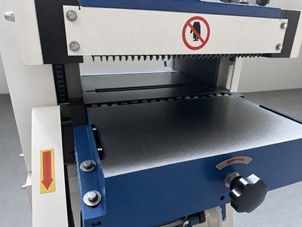

ПОДЪЕМ / ОПУСКАНИЕ СТОЛА

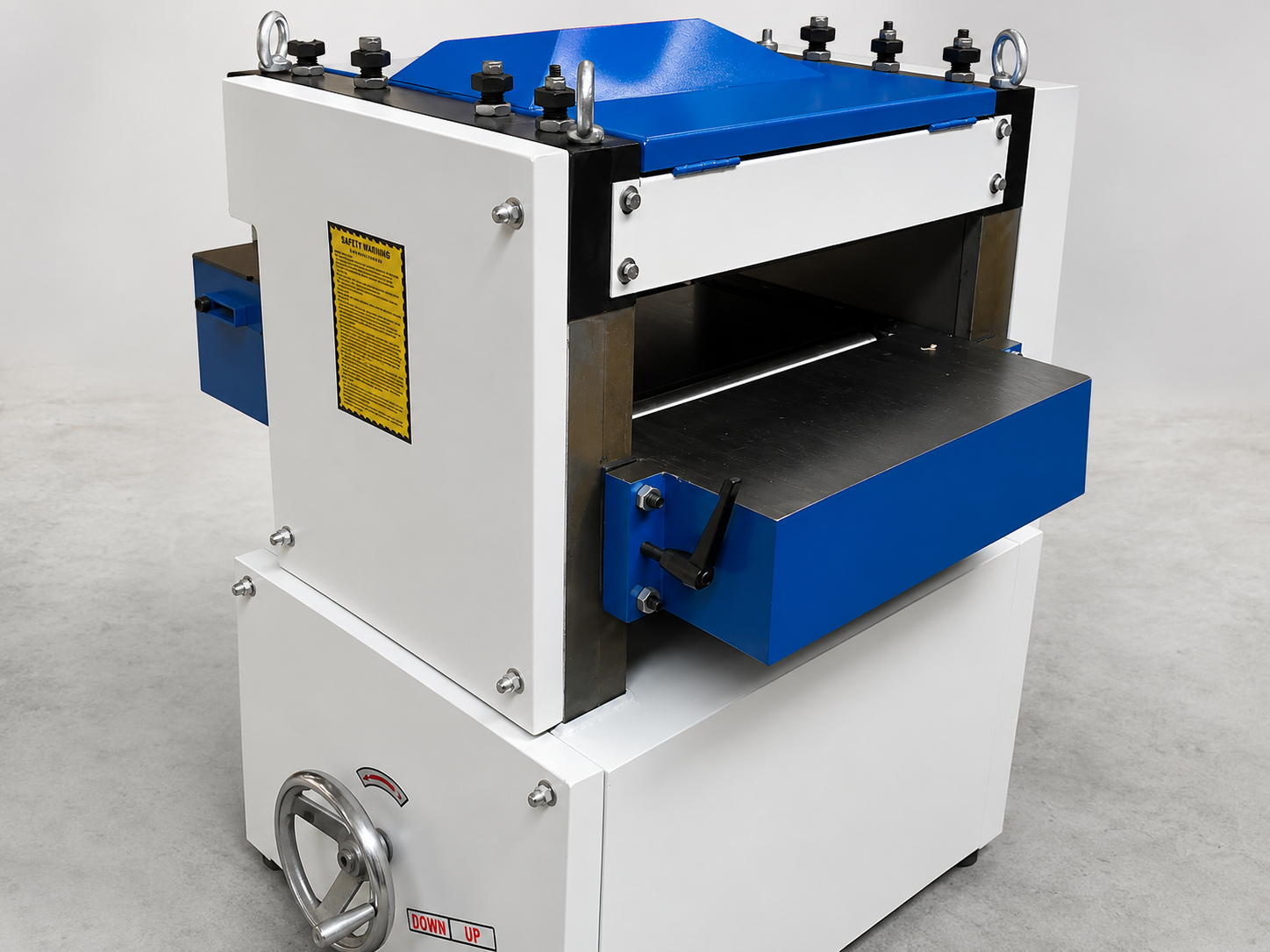

Подъем / опускание стола вручную с помощью маховика, расположенного на боковой части станка. Отслеживание по метрической шкале.
ПРИНИМАЮЩИЕ ВАЛЬЦЫ
На выходе заготовку принимают гладкие стальные валы.

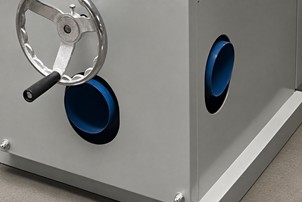

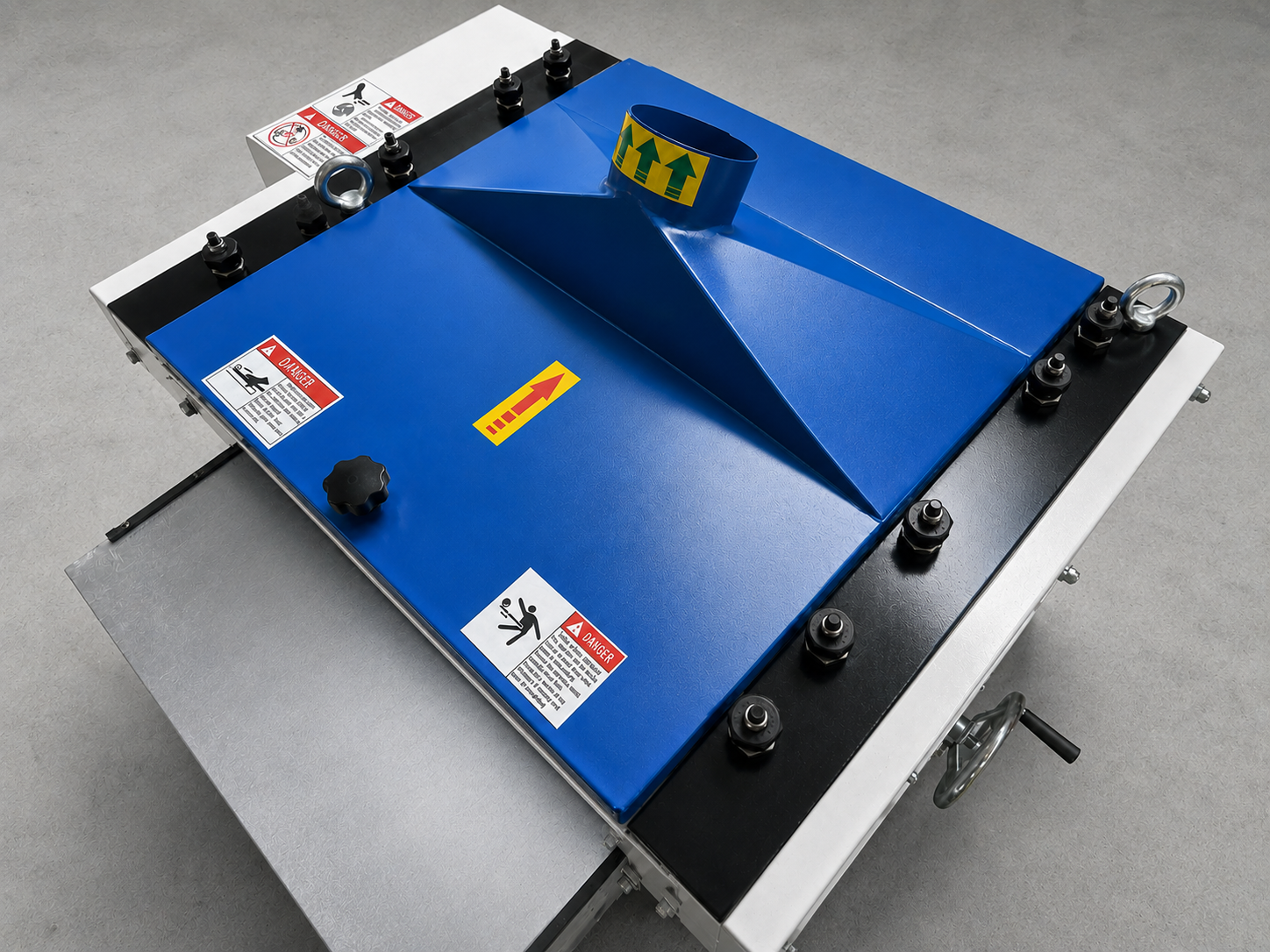

ВЫХОДЫ ПОД АСПИРАЦИЮ

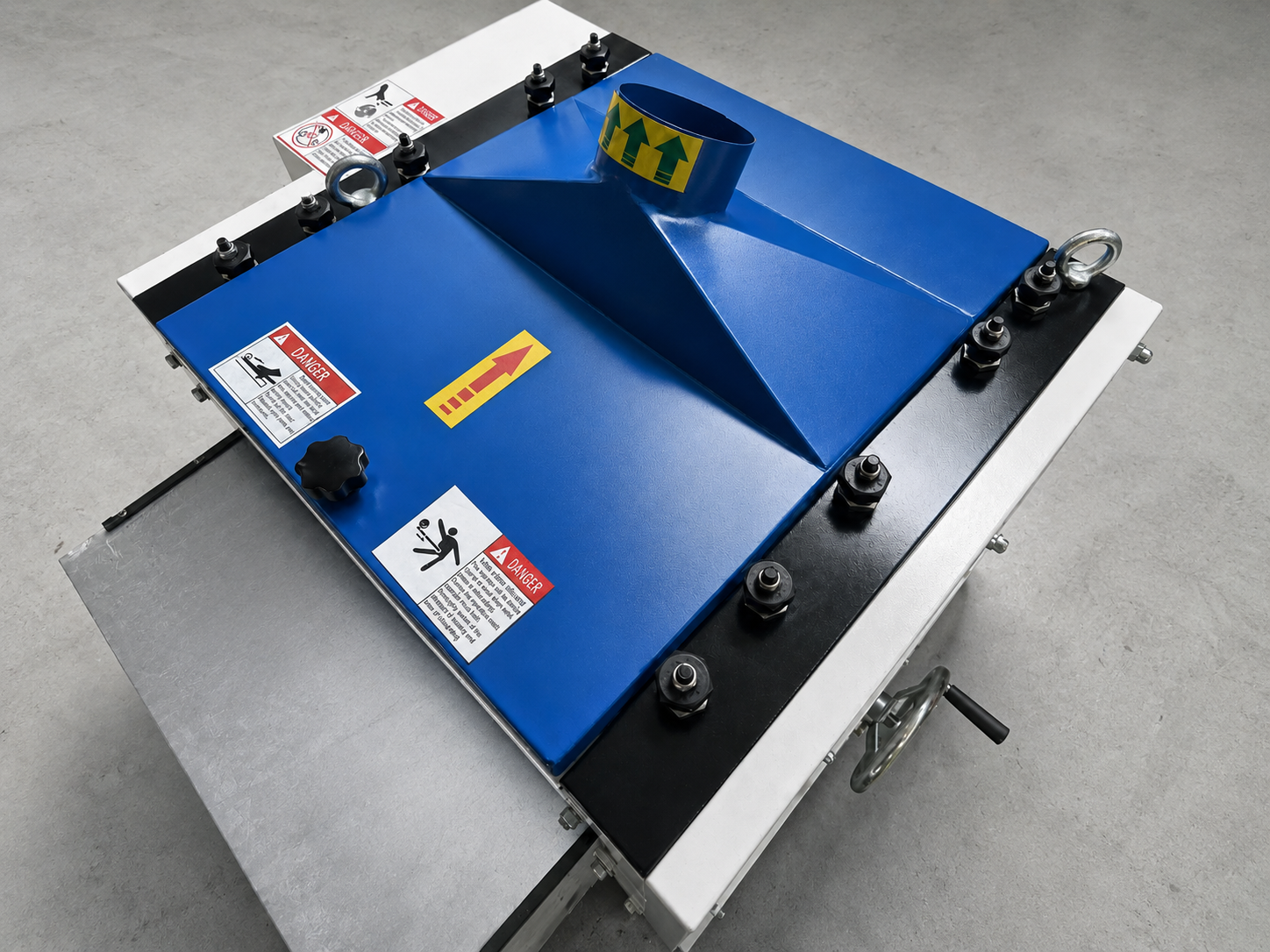

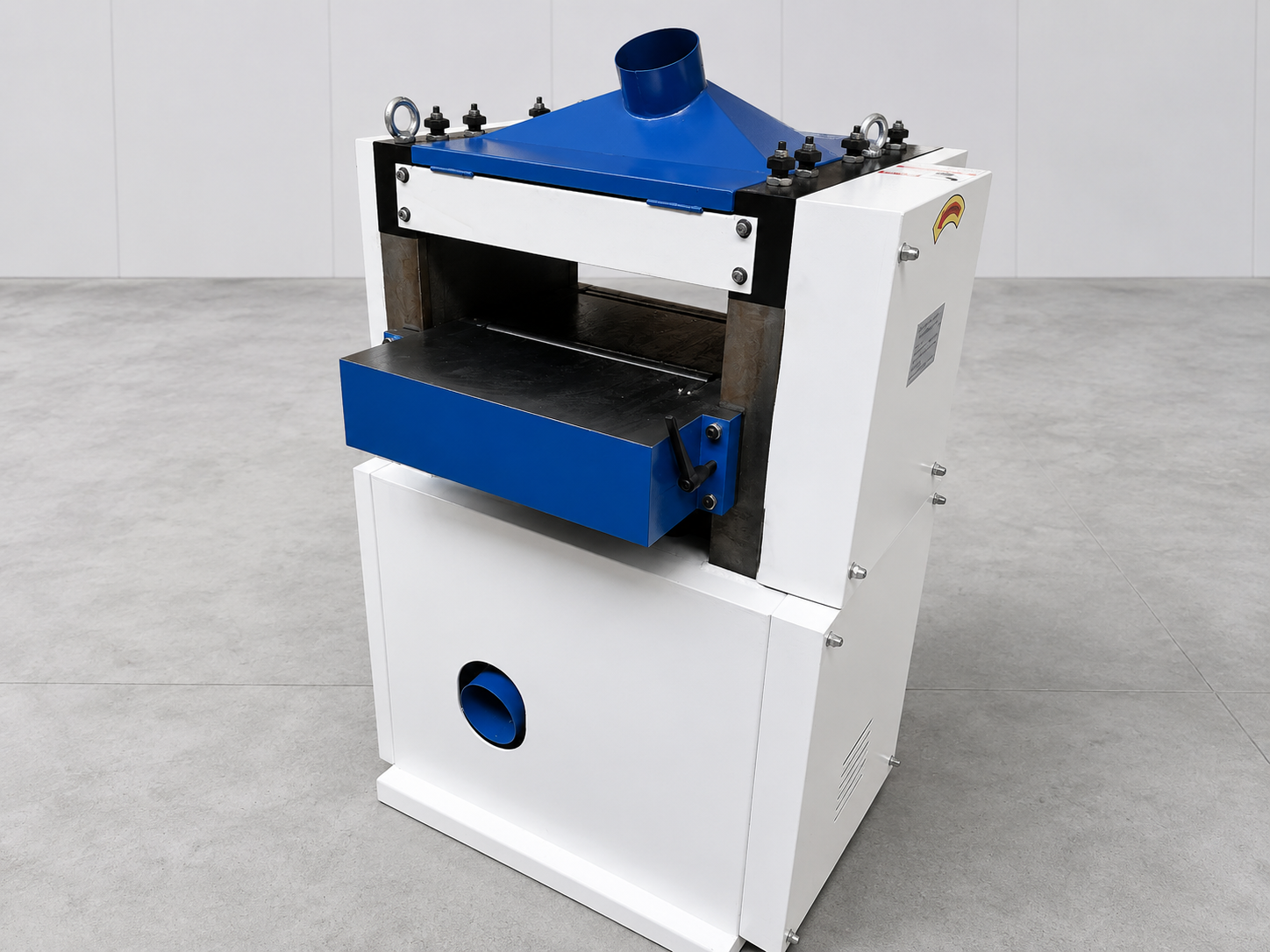

Станок оснащен разветвленной системой аспирации, имеет 3 выхода, по 100 мм. Один на верхнем аспирационном кожухе и два выхода на задней и боковой стенках станины.
-
Артикул
02-7366 -
Напряжение, В
380 -
Суммарная мощность, Вт
6200 -
Макс. ширина строгания, мм
410 -
Макс. толщина съема на нижнем валу, мм
2 -
Макс. толщина съема на верхнем валу, мм
4 -
Количество ножей на одном шейперном валу, шт
102 -
Толщина обрабатываемого материала, мм
5-150 -
Мощность двигателя нижнего вала, Вт
2200 -
Мощность двигателя верхнего вала, Вт
4000 -
Диаметр отверстия для аспирации, мм
3*100 -
Скорость подачи, м/мин
12/16 -
Размер ножей, мм
15*15*2,5 -
Частота вращения ножевого вала, об/мин
9000
Документация
DELTAMACHINERY-DWT_204S.pdf
PDF (1.377467 MB)Транспортные данные
Габаритные размеры, мм: 820*760*1200
Вес, кг: 400
