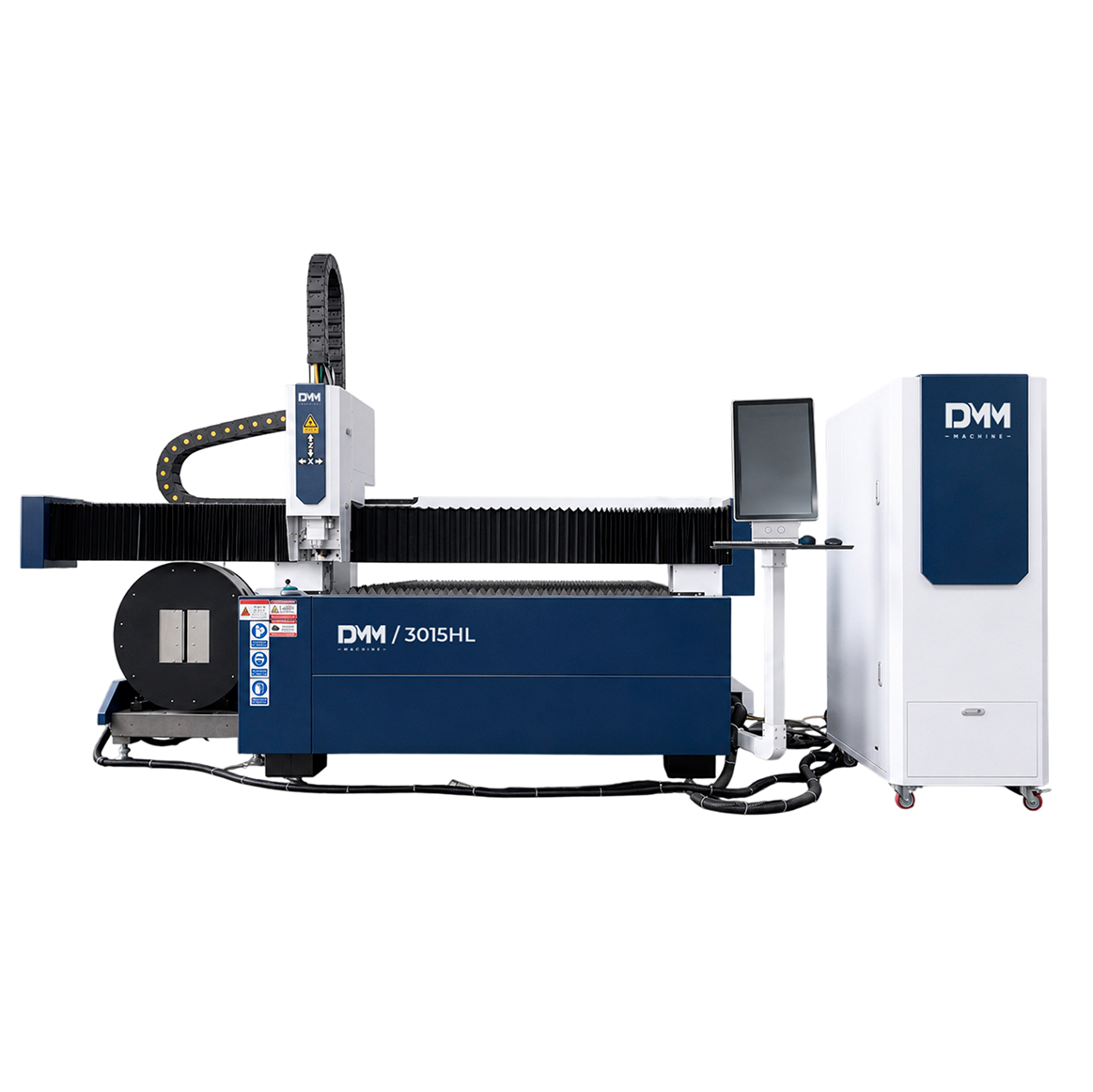

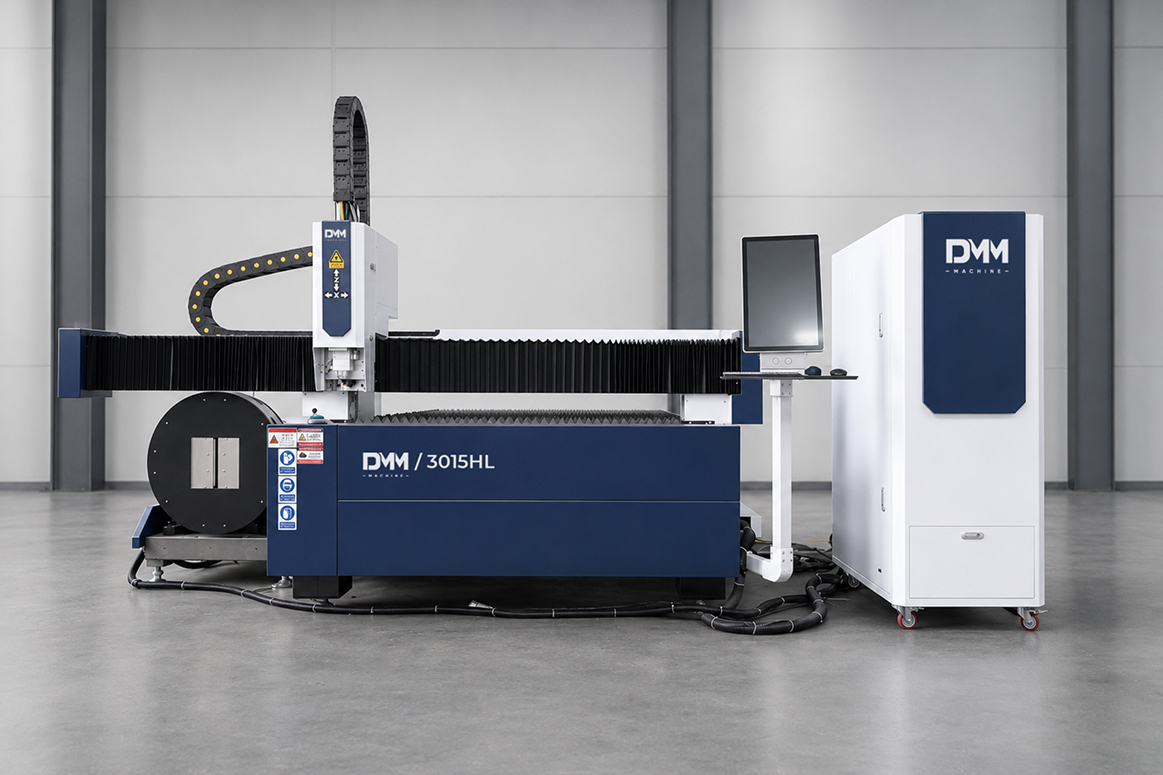

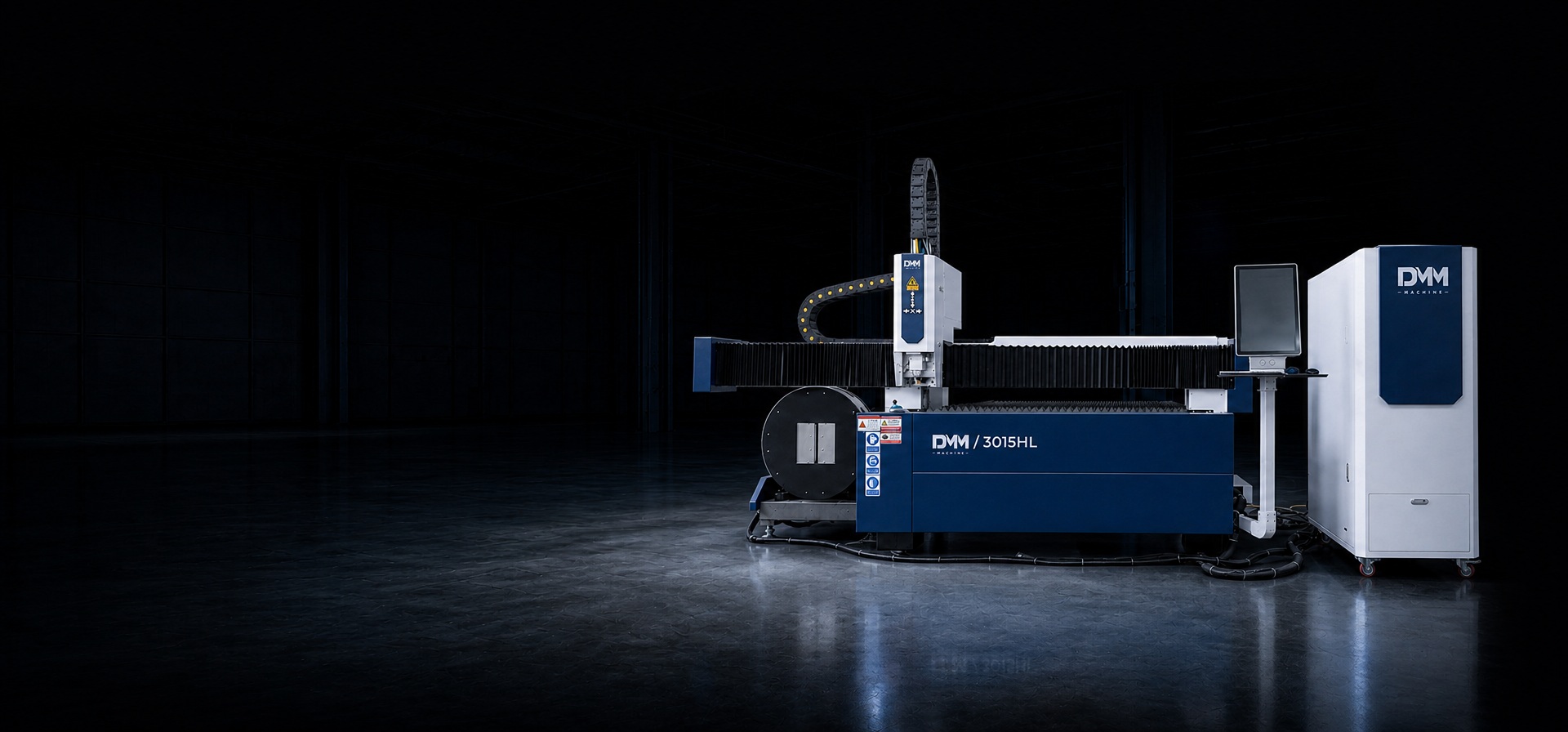

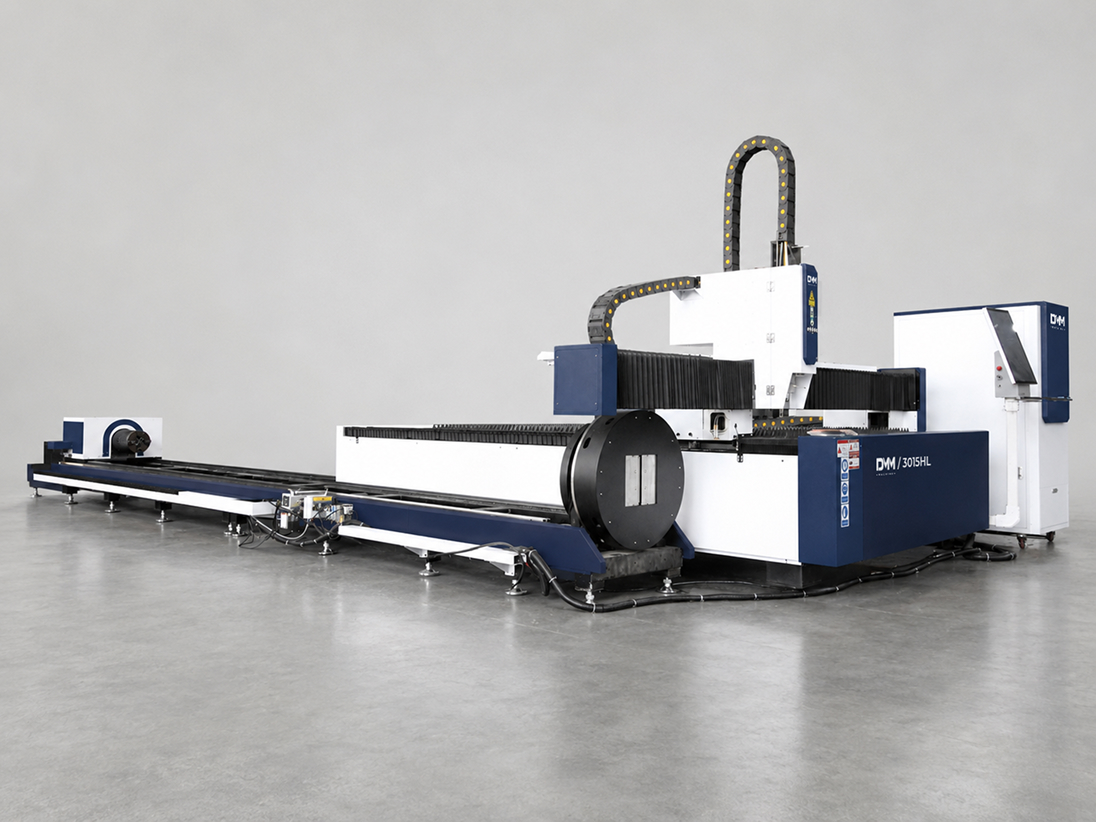

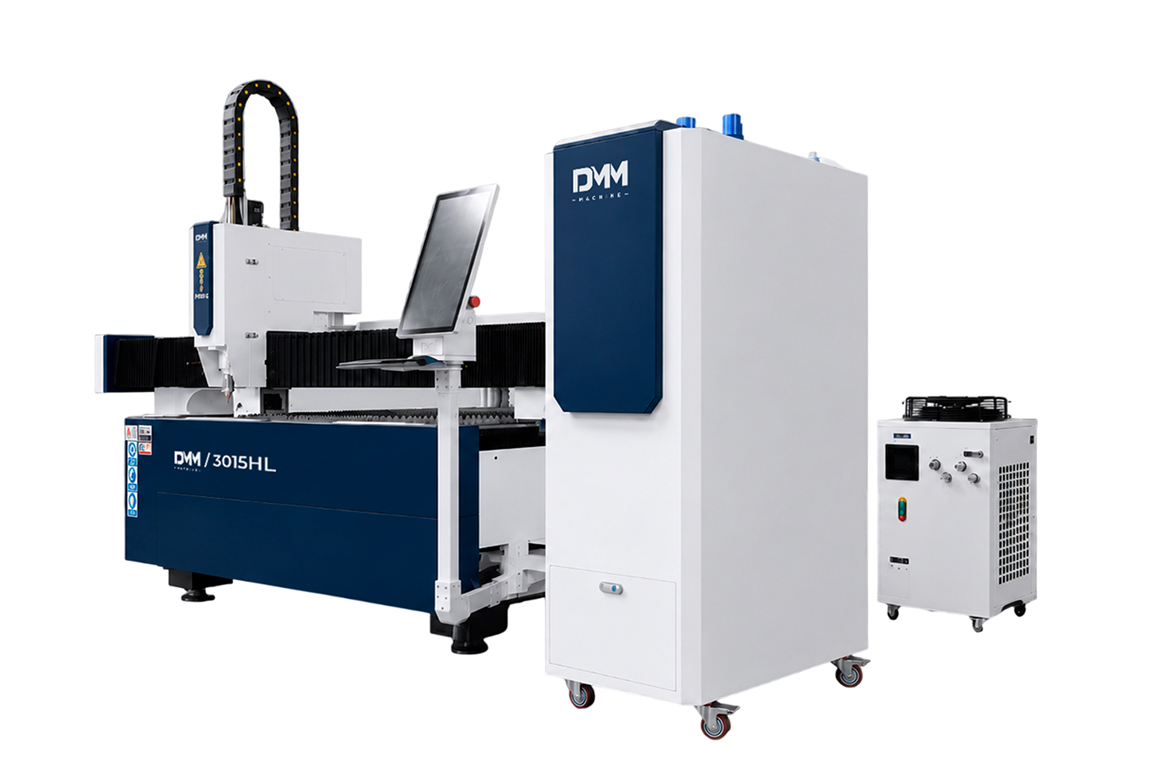

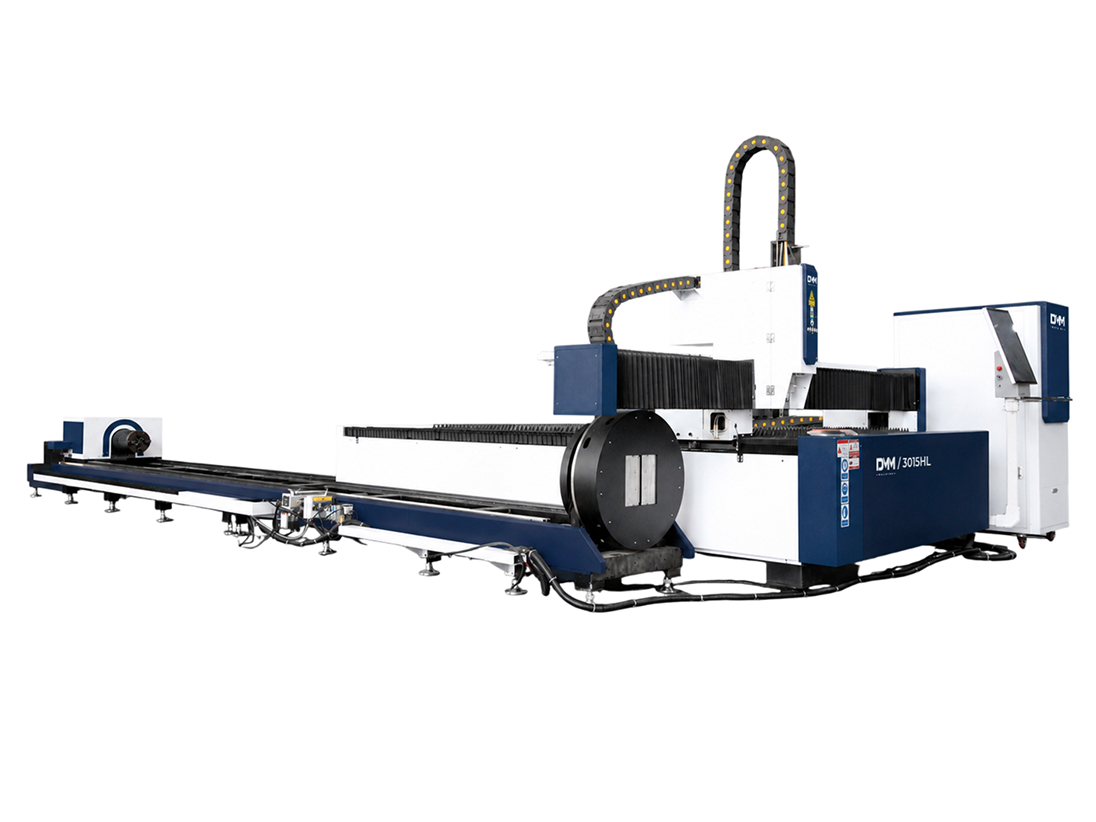

Оптоволоконный лазерный станок DMM 3015HL (6000W)
По запросу
-
Описание
-
Технические характеристики
Размеры обрабатываемых труб
Компоненты станка
| Наименование | Кол-во, шт. | Прим. |
| Лазерный источник | 1 шт. | RAYCUS |
| Серводвигатели / драйвера | 4 шт. | FSCUT S9 |
| Редуктор | 1 компл. | SHIMPO (Япония) |
| Стойка управления с ЖК-дисплеем и ПК | 1 компл. | В комплекте |
| Датчик отслеживания высоты до поверхности листа | 1 шт. | Автоматический |
| Лазерная режущая голова с функцией автофокусировки | 1 шт. | BOCI BLT310 (a-focus) |
| Система безопасности при падении давления газа | 1 шт. | Автоматический датчик давления |
| Чиллер | 1 шт. | HAN LI / S&A |
| Беспроводной пульт управления | 1 шт. | В комплекте |
| Автоматическая система смазки | 1 шт. | В комплекте |
| Металлические гофры по оси Y | 2 шт. | Установлены |
| Датчик безопасности при падении давления рабочего газа | 1 компл. | Установлены |
| Стабилизатор напряжения | 1 шт. | В комплекте |
| Электромагнитный клапан | 1 компл. | В комплекте |
| Пропорциональный клапан | 1 компл. | В комплекте |
| Система пылеудаления | 1 шт. | 1.5 кВт |
Конструктивные особенности

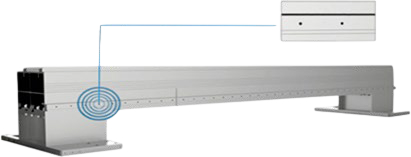

ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ
Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем.
СВАРНАЯ СТАНИНА
Конструкция станины оптимизирована с помощью компьютерного конечно-элементного анализа, что повышает жёсткость и прочность. После усиления сварная станина подвергается термообработке (отпуску) для снятия напряжений, что предотвращает деформацию и обеспечивает стабильность.

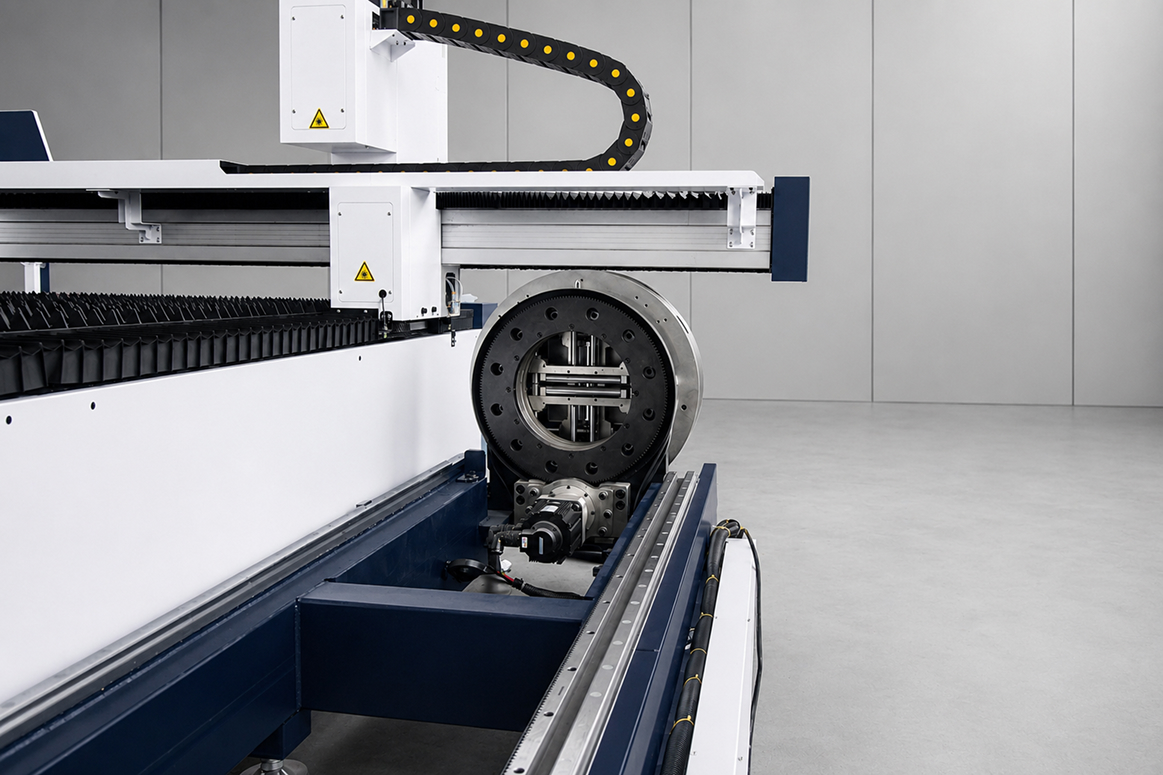

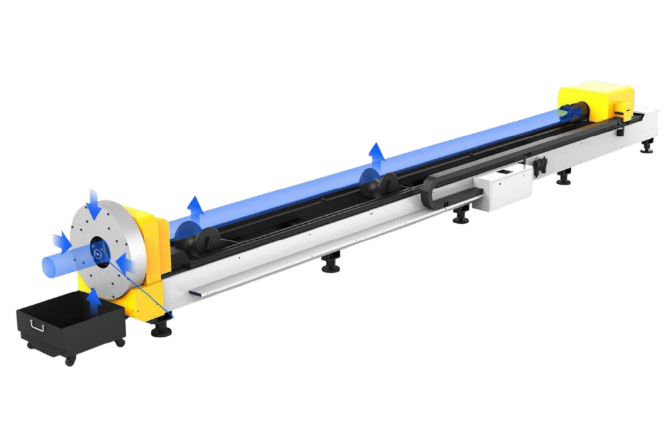

ДВА ПНЕВМАТИЧЕСКИХ САМОЦЕНТРИРУЮЩИХСЯ ЗАЖИМА
Подходит для труб различного сечения: круглая, квадратная, прямоугольная, овальная труба. Круглая труба диаметр до ⌀10-220мм, пневматический зажим позволяет обрабатывать заготовки квадратных и прямоугольных труб □10-220*15-220мм. Пневматические патроны с серводвигателем, патрон оснащен удлиненным зажимом, что позволяет уменьшать длину остатка трубы.
ЛАЗЕРНАЯ РЕЖУЩАЯ ГОЛОВКА
Лазерная режущая головка фирмы BOCI BLT421 - высокоточное решение для промышленных резки металлов с интеллектуальными датчиками и надежной конструкцией.
Скорость 300 мм/с, диапазон ±50 мм.
Защита от столкновений, контроль давления газа и температуры защитного стекла.
СЕРВОДВИГАТЕЛИ INOVANCE, КИТАЙ
Характеризуется надежностью, простым управлением и чрезвычайно компактным исполнением, отвечают за точность и скорость движения станка.
ЧИЛЛЕРЫ HANLI HL
Применяются на станках волоконной лазерной резки, сварки и наплавки. Устройства имеют два контура, один из которых охлаждает лазерный излучатель, второй – лазерную голову. В систему встроена защита от перегрева и перепадов напряжения, а также функция аварийной сигнализации об изменении температуры.
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
Станок оснащён системой автоматической смазки направляющих и ШВП по всем осям. Проверяйте уровень масла регулярно.
ИСТОЧНИК ЛАЗЕРА RAYCUS НА 6000 W
Срок службы 100000 часов;
Стабильно и экономично;
Высокая скорость оптико-электрического преобразования, высокий КПД и энергосбережение.
Высококачественное обслуживание.
-
Артикул
3015HL (6000W) -
Максимальная длина обработки трубы, мм
5500-6000 -
Рабочая зона (X × Y), мм
1530 × 3150 -
Тип лазера
Оптоволоконный лазер -
Режущая голова
BOCI BLT421 (a-focus) -
Производитель лазера
Raycus CE -
Мощность лазера, Вт
6000 -
Длина волны лазера, нм
1080 -
ЖК монитор
ADVANTECH, вертикальный, 320х560мм, Тайвань -
Максимальная скорость резки, м/мин
До 30 -
Максимальная скорость холостого хода, м/мин
До 120 -
Система управления
FSCUT3000DE -
Электрические компоненты
CHNT/OMROM -
Пропорциональный клапан
Air tac, Тайвань -
Поддерживаемые форматы файлов
CAD, CorelDRAW, plt, AI, dxf -
Вид охлаждения
Чиллер Han Li / S&A (Китай) -
Смазка
Централизованная система смазки -
Ускорение
до 1,3G -
Минимальная ширина резки, мм
0,13 -
Гарантия на лазерный источник
1 года -
Нагрузка на стол, кг
1500 -
Нагрузка на патрон, кг
250
