Артикул: BasisCut 3020M-6 SERVO

Фрезерный станок с ЧПУ DM BasisCut 3020M‑6 SERVO

По запросу

Описание
Технические характеристики

Назначение

Данное оборудование используется для высокоточной 2D и 3D фрезеровки, а также гравировальных работ по различным материалам. Широко применяется в различных отраслях промышленности, таких как изготовление мебели, дверей, фасадов, рекламы, сувенирной продукции, мастер моделей и многих других.

Виды обрабатываемых материалов:

древесина любых пород;
композитные материалы;
пластики;
плитные материалы, такие как ДСП, МДФ, ДВП, фанера, полистирол, оргстекло, акрил;
цветные металлы.

Конструктивные особенности

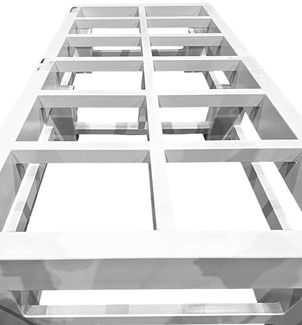

**СТАНИНА**

Изготовлена из стальных труб прямоугольного сечения, обеспечивает достаточную степень жесткости конструкции станка и хорошую устойчивость к статическим и динамическим нагрузкам. Геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ, что дает возможность получить высокую точность и качество при обработке заготовок любых размеров.

Фрезерование привалочной поверхности производится за один проход, на специальном оборудовании, на этом же этапе производится высокоточное сверление отверстий на коротком расстоянии друг от друга, для жесткой фиксации направляющих и, как следствие, плавного и точного перемещения портала, даже на самых высоких скоростях.

**СЕРВОДВИГАТЕЛИ LEADSHINE 750 Вт**

Для перемещения по всем осям в конструкции станка применены промышленные серводвигатели, точность, надежность и высокая скорость перемещения которых обеспечивает бесперебойную работу и отличное качество изделий. Наличие обратной связи постоянно контролирует траекторию движения портала при обработке, что исключает брак и показывает отличный результат готовой продукции

**ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ**

6 кВт «HQD»

В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Высокая частота вращения и оптимальная мощность (6кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством. Шпиндель охлаждается воздушно, что является современным способом охлаждения, такая система самая распространенная и зарекомендовала себя как один из самых надежных вариантов

**ДАТЧИК ИЗМЕРЕНИЯ И КАЛИБРОВКИ ДЛИНЫ ИНСТРУМЕНТА**

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала.

Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

**СИСТЕМА УПРАВЛЕНИЯ NC-STUDIO V8 ORIGINAL**

Надежная, современная плата управления V8 позволяет в рабочем режиме корректировать g-code, управлять всеми перемещениями станка напрямую с компьютера, осуществлять запуск программ, просмотр симуляций, позволяющих выявить ошибки, которые могли возникнуть во время обработки.

**Компьютер и монитор уже в комплекте!!!!!**

Вам не нужно докупать системник и монитор отдельно для возможности работы на станке. Все это уже в комплекте установлено с завода, проверено и настроено.

**ПНЕВМОУПОРЫ**

Станок оснащен пневматическими упорами для точного и быстрого позиционирования детали, 2 упора по оси X и 3 по оси Y.

**ТРАКИ ЗАКРЫТОГО ТИПА**

Для укладки электрических кабелей в станках серии Basis Cut применяются траки закрытого типа, что исключает возможность попадания стружки и мелких обрезков материала в зону транспортировки кабелей и защищает кабеля от повреждений.

**БЕЗОПАСНОСТЬ**

Заботясь о безопасности оператора, инженеры применили систему экстренной остановки станка в трех точках: на центральной стойке управления и на каждой из сторон портала.

Артикул
BasisCut 3020M-6 SERVO
Серводвигатели осевого перемещения LeadShine
750 Вт х 4
Планетарные редукторы SHIMPO-NIDEC по осям X, Y
Комплект
Призматические линейные направляющие прямоугольного сечения по оси X, Y
HIWIN увеличенного сечения 25 мм
Защитные кабель-каналы закрытого типа для электропроводки по осям X, Y, Z
Комплект
Система централизованной смазки
V
Перемещение шпинделя по оси Z, мм
300
Размеры зоны обработки X и Y, наибольшие, мм
2100х3100
Пневматические упоры для быстрого и точного позиционирования деталей
3 по оси Y и 2 по оси X
Шарико-винтовая передача по оси Z
V
Передача при помощи косозубых реек по осям Y, X
V
Вакуумный стол
8 разделяемых зон
Датчик измерения и калибровки инструмента
V
Шкаф с электрокомпонентами станка
V
Частотный преобразователь для плавного изменения оборотов электрошпинделя
7,5 кВт
Электрошпиндель
HQD 6 кВт
Система управления
NC Studio V8 Original (отдельностоящая стойка с системным блоком и монитором)
