Форматно‑раскроечный станок DELTAMACHINERY DM‑3200 AUTO
910 000 ₽
-
Описание
-
Технические характеристики
Назначение
Форматно-раскроечный станок DM-3200 AUTO – СТАНОК, КОТОРЫЙ ДВИГАЕТ КАРЕТКУ САМ!Форматно-раскроечный станок с автоматическим движением подвижной каретки DM-3200AUTO предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСтП и клееных щитов) облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов.
Возможен как штучный, так и пакетный раскрой заготовок, а также наклон пильного под 45° в вертикальной плоскости.
Схема обработки
Конструктивные особенности

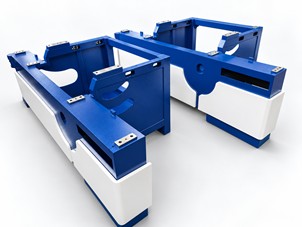

ПРОФЕССИОНАЛЬНАЯ СТАНИНА
Несущая плита из цельного чугуна с поперечной рамой.

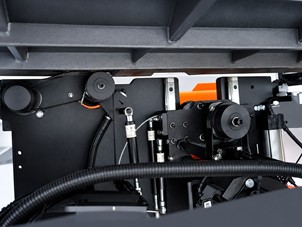

ПИЛЬНЫЙ УЗЕЛ
Усиленный пильный узел, спроектированный специально для серийного раскроя.
ВКЛЮЧЕНИЯ ПРИВОДА ПИЛЬНЫХ МОДУЛЕЙ
На корпусе станка расположены кнопки включения привода пил. Остальное управление производится с помощью пульта ЧПУ

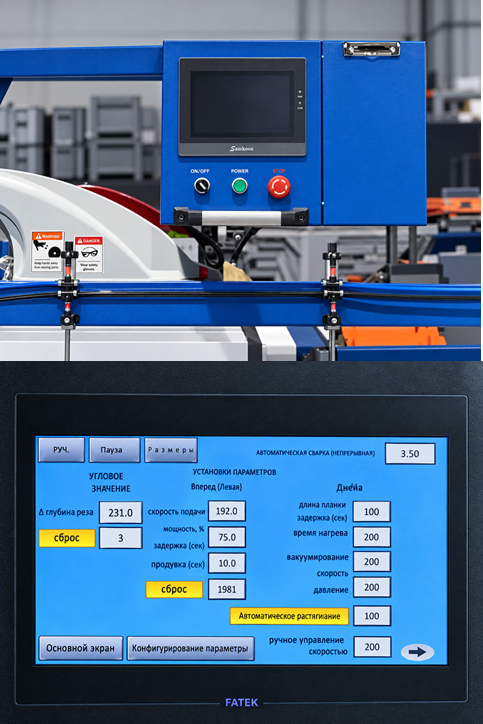

ПУЛЬТ УПРАВЛЕНИЯ
Эргономичный пульт PLC обеспечивает удобство управления узлами станка, простой интерфейс не требует от оператора высокой квалификации.

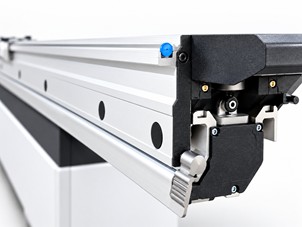

ПОДВИЖНАЯ РОЛИКОВАЯ КАРЕТКА
Станок оснащен многокамерной роликовой кареткой, с дополнительными ребрами жесткости, которые увеличивают жесткость на кручение и изгиб. Ширина каретки 410 мм. Скольжение происходит на роликовых обоймах. Направляющими служат круглые стальные стержни. При такой конструкции контакт ролика со стальной направляющей происходит не в точке (по сравнению с шариковыми каретками), а по линии, что равномерно распределяет нагрузку и значительно продлевает срок службы конструкции.
ПЕРЕМЕЩЕНИЕ КАРЕТКИ
За перемещение подвижной каретки отвечает электромотор! Теперь оператору не нужно двигать каретку самостоятельно! Его задача установить лист плитного материала, нажать на переключатель прижима пневматической прижимной балки (включена в стандартную комплектацию станка) и запустить цикл! Раскрой полосы производиться в автоматическом режиме!

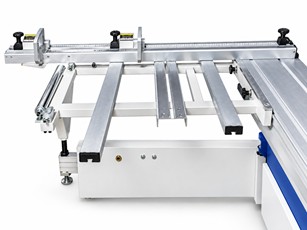

ЦИФРОВЫЕ ПЕРЕКИДНЫЕ УПОРЫ
Поперечная линейка станка оснащена двумя цифровыми упорами для быстрой и точной установки размера, что значительно повышает качество раскроя

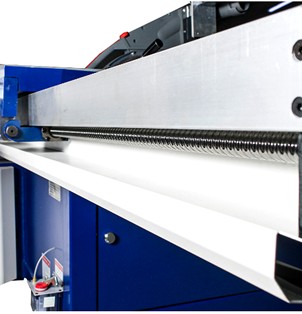

ПАРАЛЛЕЛЬНЫЙ УПОР НА ЧПУ УПРАВЛЕНИИ
Станок оснащен параллельным упором с боковой базовой линейкой, суппорт которого перемещается с помощью сервомотора, что обеспечивает точную юстировку упора. Значение задаваемых размеров задается и отображается на пульте PLC.
-
Артикул
01-9577 -
Модель
DM-3200 AUTO -
Производитель
DELTAMACHINERY -
Напряжение, В
380 -
Суммарная мощность, Вт
6600 -
Размеры подвижной роликовой каретки, мм
3200×410 -
Угол наклона пильного узла, град.
0–45 -
Высота пропила под углом 45 град. (основная пила 300мм), мм
75 -
Посадочный диаметр основной пилы, мм
30 -
Частота вращения основной пилы, об/мин
4000/6000 -
Посадочный диаметр подрезной пилы, мм
20 -
Частота вращения подрезной пилы, об/мин
7000/8000 -
Диаметры аспирационных патрубков, мм
100+100 -
Расстояние между пилой и параллельным упором, наибольшее (максимальный параллельный рез), мм
1250 -
Максимальная ширина реза при использовании поперечного упора с телескопической линейкой, мм
3650 -
Мощность двигателя подрезной пилы, Вт
1100 -
Мощность двигателя основной пилы, кВт
5,5 -
Диаметр подрезной пилы, мм
120 -
Диаметр основной пилы, мм
300 (250–400)
Документация
DM_3200-AUTO-_.pdf
PDF (1.649195 MB)Транспортные данные
Габаритные размеры, мм: 2200×1230×1100 / 3750×480×280
Вес, кг: 1100
